Maszyna do cięcia i przewijania papieru termicznego ATM Automatyczna linia produkcyjna 1400 mm
ECO-T1400FA
EcooGraphix T-1400FA nadaje się do cięcia różnych materiałów zwijanych o bardzo dużych rozmiarach, takich jak folia plastikowa (PVC,OPP,PET, CPP), papier, papier szklany, papier z folii aluminiowej, folia aluminiowa, naklejka samoprzylepna, włóknina tkaniny i inne zwijane materiały do cięcia wzdłużnego i przewijania.
1. Cechy
1) System sterowania SIEMENS PLC i ekran dotykowy, wszystkie parametry są wyświetlane na monitorze.Wystarczy ustawić średnicę rolki, grubość materiału, napięcie początkowe, maszyna działa automatycznie.
2) Bezwałowy hydrauliczny system ładowania, Max.ładowność wynosi 3 tony.
3) Hamulec elektromagnetyczny 20 kg/m2 do kontroli naciągu odwijania.
4) Panel ścienny poddany obróbce CNC i obróbce cieplnej, bez deformacji.
5) Sekcja odwijania wyposażona jest w rolkę równoważącą z regulacją kierunku, zapewniającą, że rolka utrzymuje ścisły kontakt z całą wstęgą.
6) Dynamiczne / statyczne rolki transmisyjne równoważące.
7) Górne noże krążkowe są mocowane za pomocą śrub, a dolne noże krążkowe są mocowane za pomocą aluminiowej przekładki, można zagwarantować precyzję cięcia.
8) Automatyczny tucker chowa ogon, wygodny do szybkiego przewijania.
9) Czujnik tensometryczny i automatyczny regulator napięcia zapewniają stałe napięcie.
10) Automatyczny licznik metrów, gdy osiągnie zadaną długość, maszyna zatrzymuje się automatycznie.

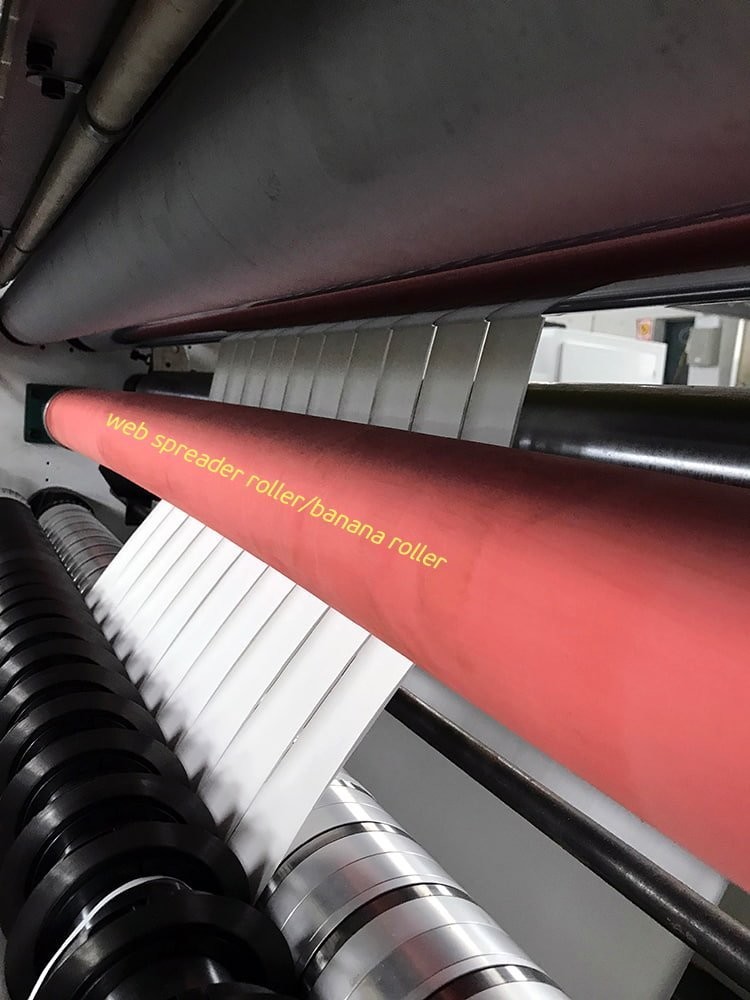

11) Problemu nakładania się można uniknąć za pomocą wałka bananowego.
12) Wyposażony w wyłącznik awaryjny.
13) Czujnik kamery cyfrowej CCD lub fotokomórka do prowadzenia wstęgi.
2.Główne parametry:
| Model | Ecoo-1400FA |
| Maks.Szerokość sieci nadrzędnej | 1400mm |
| Maks.Średnica sieci nadrzędnej | 1200mm |
| Maks.Średnica przewijania | 300mm |
| Min.Szerokość szczeliny | 15mm |
| Maks.Prędkość maszyny | 300m/min |
| Moment obrotowy | 100Nm |
| Rodzaj odwijania | 3” wał rozprężny powietrza |
| Wał przewijania | Dostępne są 0,5 ", 1" (lub na żądanie) |
| Moc | 20KW |
| Napięcie | 3 fazy, 380V, 50Hz |
| Waga | 4000 kg |
| Wymiar | 5500*2200*1880mm |
| Materiał aplikacji |
|
Wszystkie rodzaje papieru termicznego, w tym papier do faksów, papier do kas fiskalnych, papier do bankomatów, papier medyczny |
| Sekcja odwijania |
|
Ø Hydrauliczny odwijak bezwałowy do mocowania rdzenia 3 '' 6 '' co jest łatwiejsze do załadowania materiału Ø Hamulec elektromagnetyczny z Tajwanu
|
| Sekcja rozcinania |
|
Ø Przecinak tarczowy Ø Nóż z regulowaną i ruchomą podstawą ostrza.
|
| Sekcja przewijania |
|
Ø 0,5 ", 1" lub jako twoja prośba Ø Technologia przewijania powierzchni, przyjmuje pionową metodę dociskania rolki przewijania ØSprzęgło elektromagnetyczne z Tajwanu
|
| Sekcja Kontroli |
|
Ø Siemens PLC i HMI z Niemiec ØWszystkie parametry są wyświetlane na monitorze
|
| Przycięte odpady |
|
Ø Przyjmuje dmuchawa powietrza aby zdmuchnąć odpady, moc dmuchawy powietrza wynosi 0,75 kW.
|
| Opcjonalny |
|
| Sekcja odwijania |
- 3”(76mm) rozprężny wałek przewijania powietrza - Hydrauliczny automatyczny system ładowania z podnoszeniem -Korekcja ultradźwiękowa aby uzyskać bardzo wysoką precyzję - Hamulec elektromagnetyczny z Tajwanu - W pełni automatyczny regulator napięcia -Wałek równoważący który służył do regulacji szczelności materiału |
| Sekcja rozcinania |
-Wybór noża Razor lub noża tarczowego -Zespół przecinaka tarczowego przyjmuje samoblokującą krzywkę - Nóż z regulowaną i ruchomą podstawą ostrza. - Licznik metrów -Rolka NIP który kontroler przez główny silnik. |
| Sekcja przewijania |
- 3 ”rozprężające się powietrze wały przewijające - Technologia nawijania centralnego -Ramię dociskowe -Sprzęgło elektromagnetyczne z Tajwanu |
| Sekcja Kontroli |
- Innowacja PLC i HMI -Wszystkie parametry są wyświetlane na monitorze - Urządzenia elektryczne niskiego napięcia wszystkie firmy Schneider |
| Przycięta krawędź odpadów | -Dmuchawa krawędziowa do odpadów z rurą wyrzutową |
| Opcjonalny |
- Wały odwijające 6'' i 12'' - Stojak do odwijania typu bezwałowego. - Wał różnicowy tarcia do przewijania. - Ultradźwiękowa kontrola położenia krawędzi (EPC) - Osłona zabezpieczająca urządzenie rozcinające. - Wyłączniki awaryjne na 4 rogu maszyny. |
