Maszyna do cięcia i przewijania papieru termicznego POS 1400 mm Linia produkcyjna online
ECO-T1400FA
EcooGraphix T-1400FA nadaje się do cięcia różnych materiałów zwijanych o bardzo dużych rozmiarach, takich jak folia plastikowa (PVC,OPP,PET, CPP), papier, papier szklany, papier z folii aluminiowej, folia aluminiowa, naklejka samoprzylepna, włóknina tkaniny i inne zwinięte materiały, cięte i przewijane.
1. Cechy
1) System sterowania SIEMENS PLC i ekran dotykowy, wszystkie parametry są wyświetlane na monitorze.Wystarczy ustawić średnicę rolki, grubość materiału, napięcie początkowe, maszyna działa automatycznie.
2) Bezwałowy hydrauliczny system ładowania, Max.ładowność wynosi 3 tony.
3) Hamulec elektromagnetyczny 20 kg/m2 do kontroli naciągu odwijania.
4) Panel ścienny poddany obróbce CNC i obróbce cieplnej, bez deformacji.
5) Sekcja odwijania wyposażona jest w rolkę równoważącą z regulacją kierunku, zapewniającą, że rolka utrzymuje ścisły kontakt z całą wstęgą.
6) Dynamiczne / statyczne rolki transmisyjne równoważące.

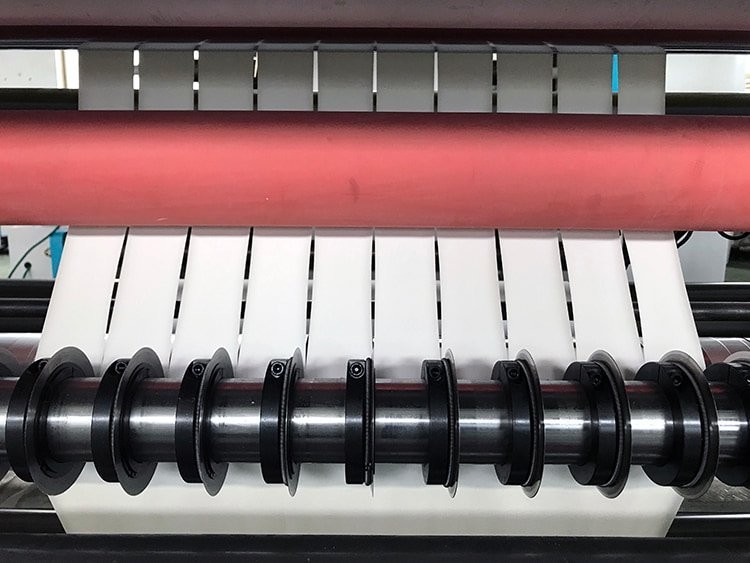

7) Górne noże krążkowe są mocowane za pomocą śrub, a dolne noże krążkowe są mocowane za pomocą aluminiowej przekładki, można zagwarantować precyzję cięcia.
8) Automatyczny tucker chowa ogon, wygodny do szybkiego przewijania.
9) Czujnik tensometryczny i automatyczny regulator napięcia zapewniają stałe napięcie.
10) Automatyczny licznik metrów, gdy osiągnie zadaną długość, maszyna zatrzymuje się automatycznie.
11) Problemu nakładania się można uniknąć za pomocą wałka bananowego.
12) Wyposażony w wyłącznik awaryjny.
13) Czujnik kamery cyfrowej CCD lub fotokomórka do prowadzenia wstęgi.
2.Główne parametry:
| Model |
Ecoo-1400FA |
| Maks.Szerokość sieci nadrzędnej |
1400mm |
| Maks.Średnica sieci nadrzędnej |
1200mm |
| Maks.Średnica przewijania |
300mm |
| Min.Szerokość szczeliny |
15mm |
| Maks.Prędkość maszyny |
300m/min |
| Moment obrotowy |
100Nm |
| Rodzaj odwijania |
3” wał rozprężny powietrza |
| Wał przewijania |
Dostępne są 0,5 ", 1" (lub na żądanie) |
| Moc |
20KW |
| Napięcie |
3 fazy, 380V, 50Hz |
| Waga |
4000 kg |
| Wymiar |
5500*2200*1880mm |
| Materiał aplikacji |
|
Wszystkie rodzaje papieru termicznego, w tym papier do faksów, papier do kas fiskalnych, papier do bankomatów, papier medyczny
papier rejestracyjny, samoprzylepne znaki towarowe, folie i tak dalej.
|
| Sekcja odwijania |
|
Ø Hydrauliczny odwijak bezwałowy do mocowania rdzenia 3 '' 6 '' co jest łatwiejsze do załadowania materiału
Ø Hamulec elektromagnetyczny z Tajwanu
- W pełni automatyczny regulator napięcia
- Jeden zestaw Fotokomórka do śledzenia precyzji
|
| Sekcja rozcinania |
|
Ø Przecinak tarczowy
Ø Nóż z regulowaną i ruchomą podstawą ostrza.
- Licznik metrów
- Wałek bananowy co może całkowicie uniknąć nakładania się problemu.
|
| Sekcja przewijania |
|
Ø 0,5 ", 1" lub jako twoja prośba
Ø Technologia przewijania powierzchni, przyjmuje pionową metodę dociskania rolki przewijania
ØSprzęgło elektromagnetyczne z Tajwanu
- Technologia przewijania powierzchni
- Automatyczna jednostka do cięcia i klejenia
|
| Sekcja Kontroli |
|
Ø Siemens PLC i HMI z Niemiec
ØWszystkie parametry są wyświetlane na monitorze
- Urządzenia elektryczne niskiego napięcia wszystkie firmy Schneider
|
| Przycięte odpady |
|
Ø Przyjmuje dmuchawa powietrza aby zdmuchnąć odpady, moc dmuchawy powietrza wynosi 0,75 kW.
- Rura dmuchawy powietrza jest bardziej odporna na zużycie.
|
| Opcjonalny |
- Osłona zabezpieczająca urządzenie rozcinające.
- Wyłączniki awaryjne w 4 rogu maszyny.
- Linia do owijania
|
| Sekcja odwijania |
-3”(76mm) rozprężny wałek przewijania powietrza
- Hydrauliczny automatyczny system ładowania z podnoszeniem
-Korekcja ultradźwiękowa aby uzyskać bardzo wysoką precyzję
- Hamulec elektromagnetyczny z Tajwanu
-W pełni automatyczny regulator napięcia
-Wałek równoważący który służył do regulacji szczelności materiału
|
| Sekcja rozcinania |
-Wybór noża Razor lub noża tarczowego
-Zespół noża tarczowego przyjmuje samoblokującą krzywkę;
-Cutter z regulowaną i ruchomą podstawą ostrza.
-Licznik metrów
-Rolka NIP który kontroler przez główny silnik.
|
| Sekcja przewijania |
-3 "rozprężające się powietrze wały przewijające"
-Centralna technologia przewijania
- Ramię dociskowe
-Sprzęgło elektromagnetyczne z Tajwanu
|
| Sekcja Kontroli |
-Innowacja PLC i HMI
-Wszystkie parametry są wyświetlane na monitorze
- Urządzenia elektryczne niskiego napięcia wszystkie firmy Schneider
|
| Przycięta krawędź odpadów |
-Dmuchawa krawędziowa do odpadów z rurą wyrzutową |
| Opcjonalny |
-6'' i 12'' wałki odwijające
- Stojak do odwijania typu bezwałowego.
-Wał różnicowy tarcia do przewijania.
-Ultradźwiękowa kontrola położenia krawędzi (EPC)
-Osłona zabezpieczająca urządzenie rozcinające.
- Wyłączniki awaryjne na 4 rogu maszyny.
|
