Wielkoformatowe drukowanie CTP zapewnia przejście między projektowaniem cyfrowym a tradycyjnym drukiem offsetowym na dużą skalę, dzięki czemu efektywne wytwarzanie wysokiej jakości materiałów wielkoformatowych jest ekonomiczne.
EcooGraphix VLF ((Very Large Format) Thermal CTP Machine T1600S może być używany do plakatów w rozmiarze papieru A0,B0 lub wykresów ściennych, dużych książek, katalogów, żółtych stron,Centrum przetwarzania opakowań i produkcji płyt itp.. , z prędkością wyjściową 14-19 płyt na godzinę.
Po pierwsze, pliki projektu druku są tworzone na komputerze przez oprogramowanie RIP i Workflow, a następnie pliki są wysyłane do CTP.Obrazy plików są skanowane przez lasery (laser termiczny 830nm lub laser UV 405nm) na płytach aluminiowych CTPSkanowanie laserowe utwardza fotosensywną powłokę płyty CTP.

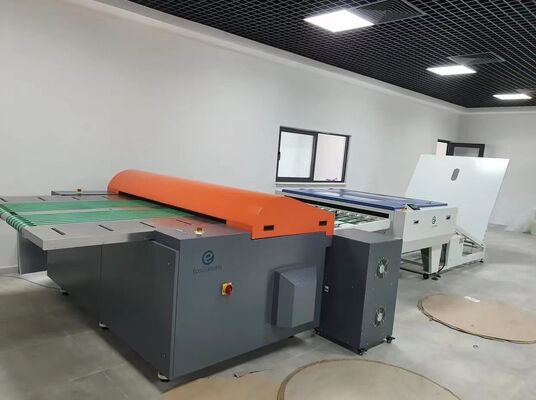

Następnie płytka CTP przechodzi przez procesor CTP, chemikalia rozwijające się są wewnątrz procesora CTP, aby zmyć obszar nie obrazujący płytki CTP.Płytka CTP zostanie szybko wysuszona w procesorze CTP po praniu..
Wreszcie płyty CTP są umieszczane na maszynie do druku offsetowego, do druku.

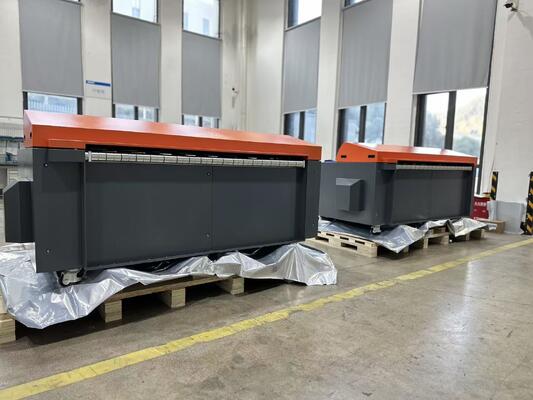

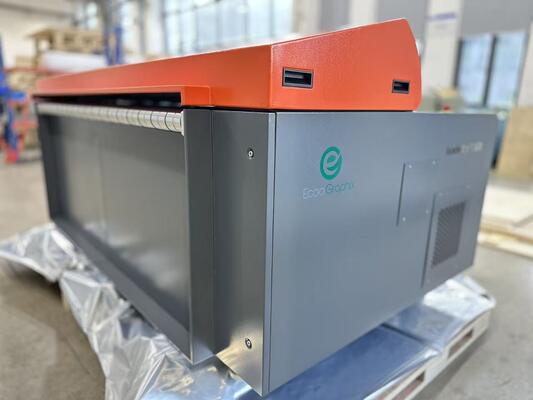

| Model | T-1600QM |
| Metoda ekspozycji | Drum zewnętrzny |
| System obrazu | 825nm laser |
| Prędkość wyjścia | 22 talerze/godzinę |
| 1630 mm x 1325 mm / 2400 dpi | |
| Rozmiary płyt | Maks.1680 mm x1350 mm; Min. 650 mm x 550 mm |
| Wielkość ekspozycji | Maks. 1680 mm x 1336 mm |
| Rodzaj nośnika | Pozytywna/negatywna płytka CTP termiczna lub płytka niechemiczna |
| Gęstość płyty | 00,15 mm do 0,30 mm lub 0 |
| Rozstrzygnięcie | Standardowa: podwójna rozdzielczość 2400 dpi i 1200 dpi lub opcjonalna 2540 dpi i 1270 dpi. Zmienna opcja wysokiej rozdzielczości: maksymalna do 10800 dpi w kierunku szybkiego skanowania. 12800 dpi dostępne na życzenie |
| Powtarzalność | ± 0,01 mm ((kontynuacyjna ekspozycja 4 razy lub dłużej na tej samej płytce przy temperaturze 23°C i wilgotności 60%) |
| Interfejs | Włókna optyczne |
| Ładowanie tablic | Półautomatyczny (alternatywny system automatycznego ładowania) |
| Waga netto | 1800 kg |
| Wielkość maszyny (WxLxH) mm | 2400x1430x1110 |
| Zasilanie | 3 fazy 380V, zużycie mocy (wartość szczytowa):5.5 kW |
| Operacja Env Wydział | zalecana temperatura:21-25°C; dozwolona temperatura:15- 30°C, wilgotność:<70%RH |
| Model | T-1600S T1600SX | |
| Metoda ekspozycji | Drum zewnętrzny | |
| System obrazowania | 64-kanałowy | 256-kanałowy |
| Dioda laserowa dyskretna 830 nm | ||
| Prędkość wyjścia | 16 talerzy/godzinę | 25 talerzy/godzinę |
| 1470 mm x 1180 mm / 2400 dpi | ||
| Rozmiary płyt | Max.1470mm x1180mm; Min. 400mm x 400mm | |
| Rodzaj nośnika | Płytka CTP termiczna | |
| Gęstość płyty | 0.15 mm do 0,30 mm lub 0,27 mm do 0,40 mm (alternatywnie) | |
| Rozstrzygnięcie | 2400 dpi, 1200 dpi opcjonalnie: podwójna rozdzielczość 2,400 dpi i 1, | |
| Powtarzalność | 0.01 mm (kontynuacyjna ekspozycja przez 4 razy lub dłużej na tej samej płytce przy temperaturze 23°C i wilgotności 60%) | |
| Interfejs | USB 2.0 lub USB3.0 (zalecane jest USB2.0) | Włókno optyczne |
| Ładowanie tablic | Prostowy lub automatyczny z automatycznym ładowarką | |
| Waga netto | 1400 kg | |
| Wielkość maszyny | 2,355×1,910×1,217 mm (L×W×H) | |
| Zasilanie | Jednorazowa: 220V, maksymalna moc (wartość szczytowa): 5,5 kW | |
| Środowisko operacyjne | zalecana temperatura:21-25°C; dozwolona temperatura:15- 30°C, wilgotność:<70%RH | |
