Automatyczne sprzęt wstępny prasowy płaskie łóżko maszyna do cięcia matri z odciąganiem
ECOO-TD800S

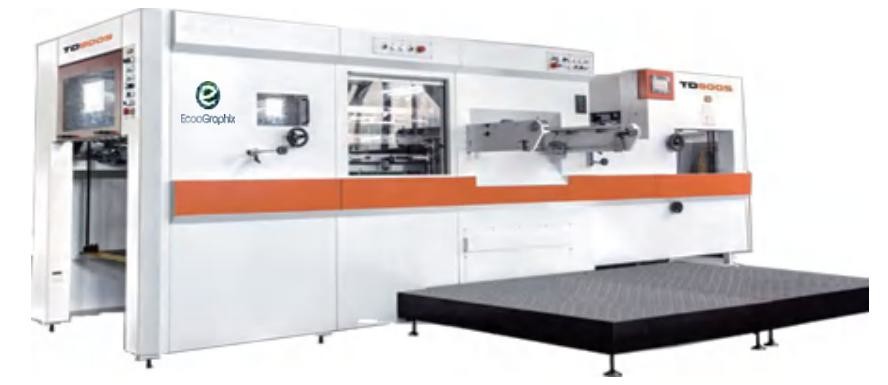

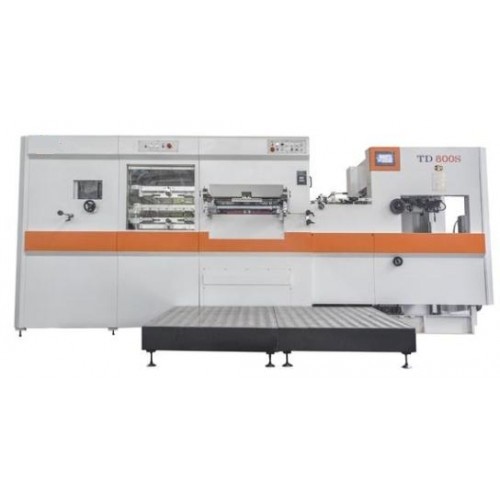

TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.
1. Dane techniczne:
| Model | ECOO-TD800S |
| Maks. wielkość arkusza ((mm) | 800x580 |
| Min. Wielkość arkusza ((mm) | 310x310 |
| Maksymalny rozmiar cięcia matrią ((mm) | 790x570 |
| Min. margines uchwytu ((mm) | 8 |
| Zasady cięcia wysokości ((mm) | 23.8 |
| Rozmiar wewnętrznej ściany (mm) | 940 x 610 |
| Zakres zasobów | Karton: 800-2000 g/m2; flet B |
| Maksymalne ciśnienie ((N) | 200T |
| Maksymalna prędkość cięcia | 7000 sztuk/h |
| Wysokość stosu paszowego ((mm) | 1300 |
| Wysokość stosu dostaw ((mm) | 1000 |
| Hałas | ≤85 dB ((A)) |
| Główny silnik ((kw) | 7.5 |
| Całkowita moc (kw) | 15 |
| Masa maszyny ((T) | 14.5 |
| Ogólne wymiary ((mm) | 4900x2000x2000 |
2Zalety:
1) Przekaz jednostki głównej przyjmuje importowane sterowanie konwerterem częstotliwości A/C, uruchomienie i zatrzymanie maszyny jest sterowane za pomocą importowanego sprzęgła powietrznego.
Interfejs ekranu dotykowego do monitorowania stanu pracy maszyny, wskazań awarii i ich wynikówTo jest bardziej przyjazne dla operatora.
3. Standardowe urządzenia i komponenty:

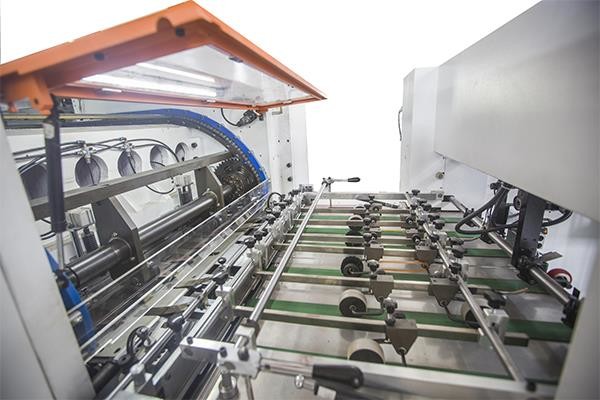

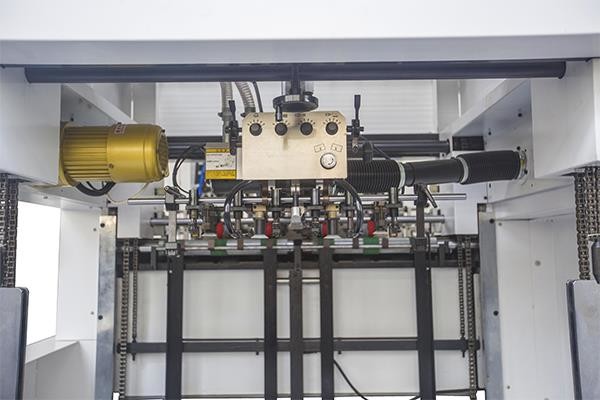

Jednostka żywienia
•Płytka z uchwytem umożliwiającą ręczną korekcję boczną stosówki podczas produkcji
•System podawania strumieniowego z maksymalną prędkością 120 kartek na minutę
• 2 odsuwki każda do podnoszenia papieru, 2 odsuwki do przenoszenia papieru
• Wysokość i kąt głowic ssania są łatwo regulowane
•Elektroniczne urządzenia zabezpieczające, które uniemożliwiają nadwyżkę
•Dostępna jest mikroregulacja w celu przekrojowego ustawienia stołu
• Precyzyjny podwójny detektor
•Łatwa wymiana przewodników bocznych pociągania i popychania, po prostu obracając śrubę bez konieczności usuwania i wymiany całego przewodnika bocznego
•2 przednie kierownice z mikrokorygującymi się i boczne kierownice regulowane przez uchwyt koła
•Detektor fotoelektryczny z systemem automatycznego zatrzymania na stole do karmienia w przypadku zaćmienia papieru
•oddzielne sterowanie napędem jednostki karmiącej i głównego urządzenia w celu łatwego przygotowania
•PLC i elektroniczna kamera do sterowania czasem
Jednostka obcinania
•Główny silnik sterowany przez inwerter Schneidera
•Mikroregulacja siły cięcia za pomocą napędu robaka napędzanego przez silnik i sterowanego przez ekran dotykowy
• Dokładność ciśnienia może wynosić do 0,01 mm
•Szybki układ obrotowy wykonany ze stali 40Cr
•Ramiona maszyny wykonane ze stali Q235-A, płyty górne i dolne wykonane z żelaza elastycznego QT60 z piaskiem powlekanym żywicą z technologią żelaza odlewanego metanitowego
•Urządzenie do obrócenia przewozu
•Urządzenie zabezpieczające przed przeciążeniem z ogranicznikiem momentu obrotowego zapewniające najwyższe bezpieczeństwo operatora i sprzętu
•7 zestawów sztabek z uchwytami wykonanymi z lekkiego i trwałego stopu aluminiowego z ultra twardą powłoką i anodowanym wykończeniem zapewniają dokładną i spójną rejestrację papieru
•Po długotrwałym testowaniu i dostarczeniu w parach, główna chwytarka, łańcuch z Subaki w Japonii
•System napędowy o wysokim wskaźniku ciśnienia do sterowania pozycjonowaniem sztywki uchwytu
•Pneumatyczne zablokowanie i uwolnienie ścigania
•System centralny dla szybkiej zmiany pracy
Jednostka rozbierająca
•Struktura ruchu trójdziałania z górną, środkową i dolną ramą odrywającą w celu ułatwienia zmiany maty
•Płyty do odciągania lub matrycy męskie/męskie mogą być używane do różnych zadań odciągających
• Zastosowanie do systemu rejestracji linii środkowej w sekcji wycinania, ten sam system stosuje się również do systemu odcinania, aby zminimalizować czas zmiany.Dokładne ustawianie pozycji może zwiększyć wydajność produkcji
•Ruch w górę i w dół górnej ramy rozwijania jest sterowany przez silnik, który ułatwia regulację
Jednostka dostawcza
•Urządzenia fotoelektryczne zabezpieczające przed nadmiernym podnoszeniem się i nadmiernym schodzeniem stosów papieru do przesyłki
•Przepływająca szczotka przyciskowa pomaga rozładowywać papier z uchwytów i gromadzić papier
•Wzrost wielkości stosów do 1020 mm
•Automatyczny dodatkowy stolik pasów dostępny do dostaw bez przerwy
•Ruch podajnika i regulacja prędkości mogą być regulowane w jednostce dostawczej
Części elektryczne, interfejs operatora i czujnik bezpieczeństwa
•Japoński szybki przemysłowy system PLC Omron
•Interfejs operatora Omron z ekranem dotykowym
•Omron Elektroniczny przełącznik i koder
•Detektory elektroniczne, komórki mikrowyłączone i fotoelektryczne sterowane przez PLC na całej maszynie
Automatyczny system smarowania
•Automatyczna pompa oleju i system dystrybucji dla całej maszyny z ustawionym z góry zegarem
•Dostarczanie oleju smarowego do łańcuchów chwytów z indywidualnie sterowanym zaworem dla każdego łańcucha
Urządzenia bezpieczeństwa i homologacja jakości komponentów
•Wszystkie elementy elektroniczne i elektryczne posiadają homologację CE
•Ochrona przed przeciążeniem dla ochronki i sprzętu
•Zespół łańcuchowy uchwytu do ochrony prętów uchwytu
•Głowice awaryjnego zatrzymania na całej maszynie, umożliwiające szybki i łatwy dostęp
