Model: FL5080
Opis:

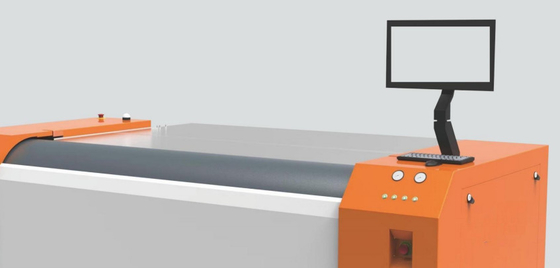

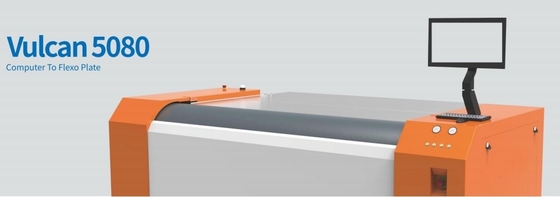

Cyfrowa maszyna do tworzenia obrazów płytek z użyciem komputera do tworzenia płytek flexo; maszyna do tworzenia płytek flexo o rozmiarach 50 x 80 cali.
FL5080 został zaprojektowany z wykorzystaniem technologii lasera włóknistego o wysokiej mocy i niezależnego sterowania 256 kanałami technologii LV, co stanowi przełom w zakresie ograniczeń mocy energetycznej.Wyposażony jest w czujnik odległości laserowej i silnik dynamicznego autofokusuTa unikalna technologia zapewnia precyzję i spójność w produkcji płyt flexo.
Cechy i technologia
- Urządzenie laserowe o wysokiej mocy:
- Wydaj pełny rozmiar obrazu 50-calowej x 80-calowej płyty w 5080 dpi w zaledwie 30 minut.
- Zwiększa wydajność o 10% w przypadku pilnych zadań, pomagając spełnić napięte terminy.
- 256 kanałów Niezależna technologia modulacji:
- Rozdziela laser na 256 niezależnie sterowanych kanałów, znacznie zwiększając wydajność.
- prostokątny kształt kropki laserowej zapewnia doskonałą jakość kropki i wydajność obrazu.
- H256 Głowa laserowa:
- Wykorzystuje nowy system optycznego powiększania o wysokiej mocy dla rozdzielczości 5080 dpi.
- może obrazować linie pochyłe lub okrągłe o rozmiarze do 15 μm oraz linie pionowo-horyzontalne o rozmiarze do 5 μm, co daje ostre i przejrzyste piksele.
- Zwiększa wierność kolorów o 30%.
- Super wysoka rozdzielczość:
- Urządzenie Light Valve może osiągać rozdzielczość do 10160 dpi przy rozmiarze plamy laserowej 2,5 μm x 2,5 μm, linie obrazowania tak cienkie, jak 5 μm lub mniej.
- obsługuje wyjście 2540 dpi; przy niekrytycznych wymaganiach w zakresie obrazowania, tryb ekspozycji z podwójnym nakładem linii może zwiększyć wydajność o 150%.
- Automatyczne skupienie dynamiczne:
- Urządzenie silnikowe z cewką głosową zapewnia dokładne skupienie podczas ekspozycji na nierównomierne powierzchnie płytki flexo.
- Zaawansowane funkcje nakładania:
- Funkcje pokrywania podwójnych i potrójnych linii zapewniają lepszą jakość obrazu i wydajność w przypadku ablacji LAMS podczas ekspozycji na płytę flexo.
- Stabilna i niezawodna ekspozycja:
- Natychmiastowe monitorowanie temperatury i wstępna kalibracja głowicy laserowej zapewniają stabilną i niezawodną ekspozycję laserową.
Dane techniczne
| Model |
FL5080S |
FL5080F |
| Metoda ekspozycji |
Drum zewnętrzny |
| System obrazowania |
Urządzenie laserowe światłowodowe o długości 1064 nm (głowy H256) |
| Przejście |
3 mkw/h przy 5080 dpi |
5 mkw/h przy 5080 dpi |
| |
50*80 cali zajmuje 45 minut. |
50 x 80 cali zajmuje 30 minut |
| Wielkość ekspozycji |
Maksymalny rozmiar 1270*2032mm, minimalny rozmiar 200*200mm |
| Rodzaj nośnika |
Film suchej ablacji, cyfrowa płytka literowa do prania wodą, cyfrowa płytka flexo do prania wodą, cyfrowa płytka flexo do prania rozpuszczalnikami |
| Gęstość płyty |
00,140 mm do 6,35 mm |
| Rozstrzygnięcie |
5080DPI (kompatybilny z 2540DPI), może być rozszerzony do obsługi 10160DPI |
| Ładowanie tablic |
Automatyczne/Ręczne ładowanie tablic |
| Waga netto |
2500 kg |
Wielkość maszyny
(WxLxH) mm |
2970*1705*1537mm (L*W*H) |
| Zasilanie |
napięcie trójfazowe: 380V, maks. moc (wartość szczytowa) 16 kw |
Operacja
Środowisko |
zalecane:15-30°C, maks.21-25°C, wilgotność:40-70% |
Plac kwadratowy vs. plac okrągły
Przy wykonywaniu obrazu z okrągłym plamą, rozmiar plamy musi odpowiadać rozmiarowi kropki obrazu.Wykorzystanie okrągłego punktu światła o średnicy 5 μm nie może w pełni odsłonić czterech narożników tego kwadratowego obszaruAby zapewnić pełną ekspozycję, średnica okrągłej plamy musi być równoważna długości przekątnej powierzchni kwadratowej, która wynosi 7,07 μm (1,414 razy wielkość plamy).
Rozmiar plam o średnicy 5 μm nie pokrywa całej powierzchni kwadratowej, podczas gdy plamy o średnicy 7 μm powodują nakładanie się ekspozycji, co prowadzi do nieregularnych obrazów z krawędziami w kształcie łuku.
Niektórzy twórcy optyki próbują znaleźć optymalną średnicę plam mniejszą niż 7,07 μm, ale problemy z jakością utrzymują się niezależnie od wybranej średnicy.
W przeciwieństwie do tego prostokątny kształt plamy pozwala na rozmiar plamy 5 μm x 5 μm, który w pełni odsłania całą powierzchnię kwadratową, zapewniając precyzyjne i spójne obrazowanie.
