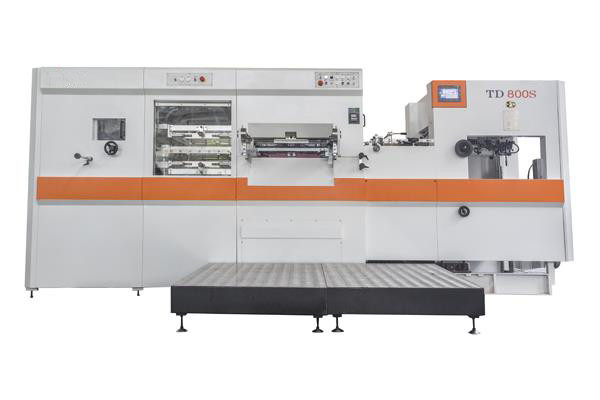

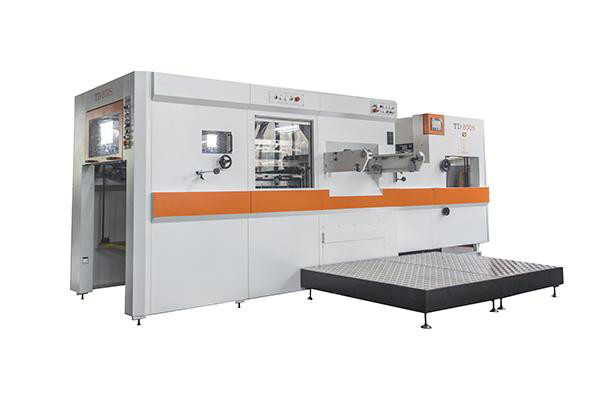

Specyfikacja
Model: ECOO-TDS800
grubość arkusza:0Papier falisty z kartonu E o średnicy 0,2 mm
Maksymalny rozmiar arkusza ((mm):800x580
Min. Rozmiar arkusza ((mm):310x310
Maksymalny rozmiar cięcia matrią ((mm):790x570
Maksymalny rozmiar pieczętowania ((mm):790x520
Rozmiar wnętrza obudowy (mm):940x610
Wysokość reguł cięcia ((mm):23.8
Odległość między płytami ((mm):51.5
Maksymalne ciśnienie:200 ton
Min. margines uchwytu ((mm): 8
Maksymalna prędkość maszyny ((listy/godzinę):7000
Maksymalna prędkość pieczętowania ((s/h):5000
Gęstość płyty pieczętowania ((mm):5 ((nieobowiązkowe 4+1)
| Model |
ECOO-TDS800 |
| Maks. wielkość arkusza ((mm) |
800x580 |
| Min. Wielkość arkusza ((mm) |
310x310 |
| Maksymalny rozmiar cięcia matrią ((mm) |
790x570 |
| Maksymalny rozmiar pieczętowania ((mm) |
790x520 |
| Rozmiar wewnętrznej ściany (mm) |
940x610 |
| Wysokość reguł cięcia ((mm) |
23.8 |
| Odległość między płytami ((mm) |
51.5 |
| Maksymalne ciśnienie |
200 ton |
| Min. margines uchwytu ((mm) |
8 |
| Maksymalna prędkość maszyny (listy/godzinę) |
7000 |
| Maksymalna prędkość pieczętowania (s/h) |
5000 |
| Gęstość płyty pieczętowania ((mm) |
5 ((nieobowiązkowe 4+1) |
| Gęstość arkusza |
0Papier falisty z kartonu E o średnicy 0,2 mm |
| Wysokość stosu paszowego ((mm) |
1300 |
| Wysokość stosu dostaw ((mm) |
1000 |
| Elektryczny system ogrzewania |
10 stref |
| Wręby do pieczętowania |
2 wzdłużne i 2 poprzeczne |
| Min. szerokość folii ((mm) |
40 |
| Rdzeń rolki foliowej ((mm) |
25 (((1") 76 (((3") |
| Silnik kopalniany ((kw) |
7.5 |
| Całkowita moc (kw) |
40 |
| Zaopatrzenie w powietrze |
00,8-1,0 MPa,≥00,6 cbm/min |
| Ogólne wymiary ((mm) |
4900x2000x2000 |
| Masa maszyny ((tony) |
15 |
Części zamienne do maszyn
Jednostka żywienia
• Tacy z uchwytem umożliwiający ręczną korekcję boczną stosów podczas produkcji
• System podawania strumieniowego z maksymalną prędkością 120 kartek na minutę
• 2 odkurzacze każda do podnoszenia papieru, 2 odkurzacze do przenoszenia papieru
• Wysokość i kąt głowic wysysających można łatwo regulować
• Elektroniczne urządzenia zabezpieczające, które uniemożliwiają nadmierne podnoszenie się
• Dostępna jest mikroregulacja dla przekrojowego ustawienia stołu
• Precyzyjny podwójny detektor
• Łatwe wymiany przewodników bocznych pociągania i popychania, po prostu obracając śrubę bez konieczności usuwania i wymiany całego przewodnika bocznego
• 2 przednie przewodniki z mikrokorektywnością, a boczne przewodniki regulowane są za pomocą uchwytu koła
• Detektor fotoelektryczny z automatycznym systemem zatrzymania na stole do karmienia w przypadku zatoku papieru
• Oddzielne sterowanie napędem jednostki karmiącej i głównego urządzenia dla łatwego przygotowania
• PLC i elektroniczna kamera do sterowania czasem
Jednostka do cięcia matrycą
• Silnik główny Siemens sterowany przez inwerter Schneidera
• Mikroregulacja siły cięcia za pomocą napędu robaka napędzanego silnikiem i sterowanego przez ekran dotykowy
• Dokładność ciśnienia może wynosić do 0,01 mm
• wał korbowy wykonany z stali 40Cr
• ramy maszyny wykonane ze stali Q235-A, płyty górne i dolne wykonane z żelaza elastycznego QT60 z piaskiem powlekanym żywicą z technologią metalu odlewanego metalicznie
• Urządzenie odwracające ściganie cięcia
• Urządzenie zabezpieczające przed przeciążeniem z ograniczaczem momentu obrotowego zapewniające najwyższe bezpieczeństwo operatora
i sprzętu
• 7 zestawów sztabek z uchwytami wykonanymi z lekkiego i trwałego aluminium
Stop z ultra twardą powłoką i anodowanym wykończeniem zapewniają dokładność i spójność
rejestracja papierowa

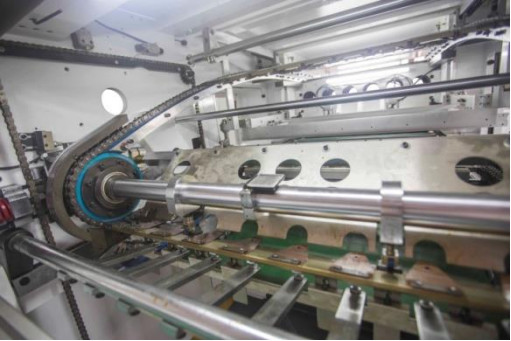

• Po długotrwałych testach i dostarczeniu w parach, główny uchwyt, łańcuch z Subaki,
Japonia
• Układ napędowy o wysokim wskaźniku ciśnienia do sterowania pozycjonowaniem sztywki uchwytu
• Pneumatyczne zablokowanie i uwolnienie ściany do cięcia
• System linii środkowej umożliwiający szybką zmianę pracy
Jednostka pieczętowania
• Dwie osi ciepłej pieczarki wzdłużnej i dwie poprzeczne w pełni spełniają potrzeby pieczarki ciepłej produktu klienta.
• Równomierne ogrzewanie 10 obszarów umożliwia produkcie bardziej jednolite działanie ciepła.
• Serwo układ sterowania PLC.
Jednostka dostawcza
• Urządzenia fotoelektryczne zabezpieczające przed nadmiernym wznoszeniem się i nadmiernym schodzeniem stosu papieru dostawczego
• Zmienna szczotka pomaga rozładowywać papiery z uchwytów i gromadzić je
• Wysoka konstrukcja stosów do 1020 mm
• Automatyczny dodatkowy stolik pasów dostępny do dostarczania bez przerwy
• Ruch podajnika i regulacja prędkości mogą być regulowane w jednostce dostawczej
Części elektryczne, interfejs operatora i czujnik bezpieczeństwa
• Japoński szybki przemysłowy system PLC Omron
• Interfejs operatora Omron z ekranem dotykowym
• Omron Elektroniczny przełącznik i koder
• Detektory elektroniczne, komórki mikrowyłącznikowe i fotoelektryczne sterowane przez PLC na całej maszynie
Automatyczny system smarowania
• Automatyczna pompa oleju i system dystrybucji dla całej maszyny z ustawionym wcześniej zegarem
• rozkład oleju smarowego dla łańcuchów chwytów z indywidualnie sterowanym zaworem dla każdego łańcucha
Urządzenia bezpieczeństwa i homologacja jakości komponentów
• Wszystkie elementy elektroniczne i elektryczne posiadają homologację CE
• Ochrona przed przeciążeniem dla ochronki i sprzętu
• Sprzęgło łańcuchowe uchwytu do ochrony prętów uchwytu
• Przyciski awaryjnego zatrzymania na całej maszynie, umożliwiające szybki i łatwy dostęp
• Przekaz jednostki głównej przyjmuje importowane sterowanie konwerterem częstotliwości A/C, uruchomienie i zatrzymanie maszyny jest sterowane za pomocą importowanego sprzęgła powietrznego
• Prowadzenie całej maszyny jest sterowane przez PLC.To jest bardziej przyjazne dla operatora.
• Niezależna regulacja temperatury w każdej strefie ogrzewania sprawia, że temperatura pracy maszyny jest bardziej równomierna i stabilna.
Opakowanie i wysyłka
Częste pytania
P: A co z wsparciem technicznym w zakresie instalacji i obsługi posprzedażowej?
A:Nasz inżynier pomoże w instalacji i zapewni niezbędne szkolenia.Wszelkie problemy lub pytaniaBędziemy do Państwa dyspozycji 24 godziny na dobę.
Wśród naszych dużych instalacji CTP na całym świecie there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Wszystkie te drukarki końcowe działają z pełnym zadowoleniem z systemów CTP ze względu na naszą solidną jakość, bezproblemową usługę zdalną, gruntowne szkolenia i utrzymanie.Jeśli jesteś drukarzem, który rozważa zakup bezpośrednio z EcooGraphix ChinaBez problemów z instalacją, szkoleniem i obsługą posprzedażową.
