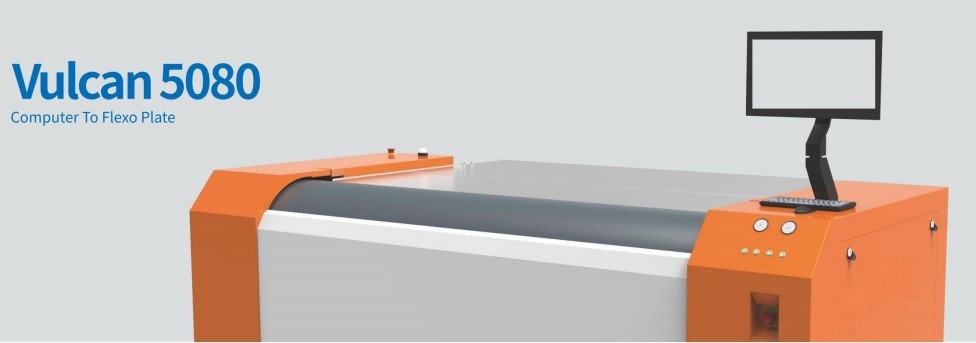

FL5080 Komputer cyfrowy maszyna CTP wysokiej mocy 256 kanałów technologia LV

Model: FL5080

Opis:Komputer cyfrowy do maszyny do tworzenia obrazów płyt flexo; maszyna do tworzenia płyt flexo o wielkości 50 * 80 cali

Opis

FL5080 jest zaprojektowany na podstawie lasera światłowodowego o wysokiej mocy i niezależnego sterowania technologią LV 256 kanałów.Wraz z czujnikiem odległości laserowej i silnikiem głosowym dynamicznego autofokusu, może zapewnić dokładne skupienie na powierzchni podłoża medialnego bez uwzględnienia rozbieżności materiału płyty flexo.

Cechy i technologia

Używając urządzenia laserowego o wysokiej mocy, przy 5080dpiit potrzeba tylko 30 minut, aby uzyskać pełny rozmiar obrazu płyty o rozmiarach 50x80 cali.Może również pozwolić na zwiększenie wydajności o 10% w przypadku pilnych potrzebW ten sposób klient może dotrzymać terminu niektórych pilnych prac.

Technologia niezależnej modulacji 256 kanałów pozwala laserowi podzielić się na 256 kanałów z kontrolą każdego z nich, co znacznie zwiększa wydajność.Kształt lasera jest prostokątem, który może zapewnić znacznie lepszą jakość kropki i wydajność wyjścia obrazu.

Głowa laserowa H256 wykorzystuje nowy system optyczny zwiększający o dużej mocy, aby osiągnąć rozdzielczość optyczną 5080 dpi.

Przy rozdzielczości 5080 dpi, może on wyświetlać pochyłą lub okrągłą linię tak cienką jak 15um; dla linii pionowych i poziomych, może być tak cienka jak 5um. Każdy piksel obrazu jest bardzo ostry i przejrzysty.To zwiększa wierność koloru o 30%.

Ta nowa generacja urządzenia Light Valve Device pozwala również podnieść rozdzielczość do 10160 dpi.

Głowa LV może również obsługiwać wyjście 2540 dpi.Tryb wyjścia można dostosować do ekspozycji pokrywającej się podwójną linią, co może znacznie zwiększyć wydajność do 150%.

Do funkcji dynamicznego autofokusu wykorzystuje się urządzenie silnikowe głosowe, które może zapewnić dokładne skupienie podczas ekspozycji na nierównomiernej powierzchni płyty flexo.

Funkcje pokrywania podwójnych i potrójnych linii mogą umożliwić ablację LAMS o wyższej jakości obrazu i wydajności dla ekspozycji płytki flexo.

Natychmiastowe monitorowanie temperatury i wstępna kalibracja głowicy laserowej mogą zapewnić stabilność i niezawodność ekspozycji laserowej.

Dane techniczne

Miejsce kwadratowe vs. Miejsce okrągłe

Przy użyciu okrągłej kropki do obrazowania średnica kropki powinna odpowiadać wielkości kropki obrazu.Na przykład dla 5080dpi wielkość pikseli kropki obrazu wynosi 5umx5um, co jest jak powierzchnia kwadratowa.Więc jeśli użyć okrągłego światła plamki wielkości 5u średnicyAby zapewnić, że plamka świetlna może odsłaniać cały obszar pikseli obrazu,średnica okrągłej kropki kropki musi być większa, co jest równoważne długości przekątnej powierzchni kwadratowejTo jest 7,07um, czyli 1,414 razy wielkość kropki, jak pokazano poniżej.

Rozmiar plam o średnicy 5 mm nie może odsłonić całego kwadratowego obszaru, podczas gdy rozmiar plam o średnicy 7 mm powoduje niepożądaną ekspozycję na niektórych obszarach nakładających się na siebie.To tworzy nieregularny obraz z łukowatą krawędzią.

Dlatego niektórzy optycy próbują wybrać optymalną średnicę plamki światła zamiast używać średnicy 7,07um.nadal istnieje pewien brak jakości.

W przypadku prostokątnego kształtu kropki pozwala on pracownikom rozwojowym na wybór 5umx5umum miejsca, które całkowicie odsłania całą powierzchnię kwadratową, jak pokazano poniżej.
