Całkowicie automatyczna maszyna do wytwarzania płyt cieplnych CTP z zintegrowanym systemem przebijania

Całkowicie automatyczna maszyna do wytwarzania płyt cieplnych CTP

Opis

Ten model jest przeznaczony do obrazowania płyt cieplnych CTP i ma 3 prędkości dla klienta.

Jeśli klient chce wysoce automatyczny CTP z automatycznym ładowarką i 256 zaworu laserowego, może rozważyć naszą serię ECOO T * 400QV.

Specyfikacja

Model
T-400QF; T-400QS; T-400QE

Metoda ekspozycji
Drum zewnętrzny

System obrazowania
825nm laser

Przejście
48/32/24pph; 800 x 660 mm/ 2400 dpi

Rozmiary płyt
Maks. 800 mm x 660 mm, Min. 300 mm x 300 mm

Gęstość płyty
00,15 mm, 0,30 mm

Rozstrzygnięcie
Standard: 2400 dpi lub 1200 dpi

Powtarzalność
00,01 mm

Interfejs
Włókno optyczne

Ładowanie tablic
Standardowa: pojedynczy kasetkowy automatyczny ładowarka z ręczną funkcją wkładania płytki

System przebijania w linii
Opcjonalnie: wewnętrzne przebicie ((maksymalnie cztery zestawy otworów płyty)

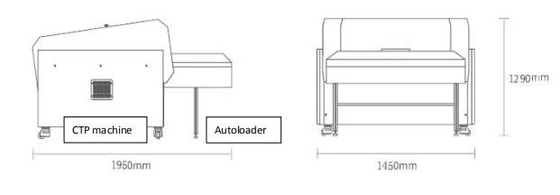

Rozmiar maszyny (WxLxH) mm
1450x1350x1290 ((dodatkowa długość 600 mm dla przenośnika do prania)

Zasilanie
CTP ((jednopasowa: 220V, maksymalna moc ((Wartość szczytowa): 4KW)
Uproszczona ładowarka automatyczna ((jednopasowa: 220V; maksymalna moc ((Wartość szczytowa): 900W)
Wielokasetowy ładowarka automatyczna ((jednorazowa: 220V; maksymalna moc ((Wartość szczytowa): 1100W)

Środowisko operacyjne
Zalecana temperatura: 21-25oC, wilgotność względna: 40-70%

Model	T-400QF		T-400QS	T-400QE
Metoda ekspozycji	Drum zewnętrzny
System obrazowania	48-kanałowy	32-kanałowy		24-kanałowy
	Dioda laserowa dyskretna 830 nm
Przejście	30PPH		25PPH	18PPH
	800 x 660 mm, 2400 dpi
Rozmiary płyt	Max.800mm x 660mm Min.235mm x 335mm
Rodzaj nośnika	płytka CTP termiczna
Gęstość płyty	00,15 mm do 0,30 mm
Rozstrzygnięcie	Standardowe: 2400 dpi lub 1200 dpi (nieobowiązkowe)
Powtarzalność	00,01 mm
Interfejs	Włókno optyczne ((Włókno drogowe)
Ładowanie tablic	Automatyczne lub ręczne
Waga netto	1100 kg

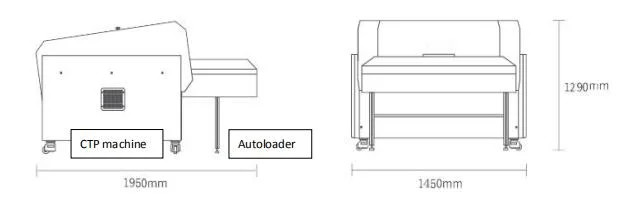

Rozmiar maszyny (WxLxH) mm	1450x1350x1290
Zasilanie	Jednorazowa: 220AC+, 6%, - 10%, zużycie mocy:4KW
Środowisko	zalecane: 21-25oC, maks. 18-26oC, wilgotność: 40-70%

Poprawa wydajności

Silnik liniowy
Oprócz dużego przyspieszenia napęd silnika liniowego zapewnia niezwykle stabilną pracę i wysoką dokładność pozycjonowania.

Drum z silnikiem napędowym
Zastosowanie technologii bębnowej z bezpośrednim napędem silnika przyspiesza czas uruchamiania i znacznie poprawia wydajność produkcji.

Całkowicie automatyczne wytwarzanie płytek z opcją przebicia w linii

Wyposażony w automatyczne ładowanie i rozładunek płyt, automatyczne karmienie i automatyczne bicie (opcjonalnie), może pracować nieprzerwanie, aby maksymalizować wydajność.

Kaseta automatyczna do ładowania płyt

Duża pojemność automatycznego układu ładowania płytki może ładować 100 płytek jednocześnie, a także ręczna droga wprowadzenia płytki jest włączona.

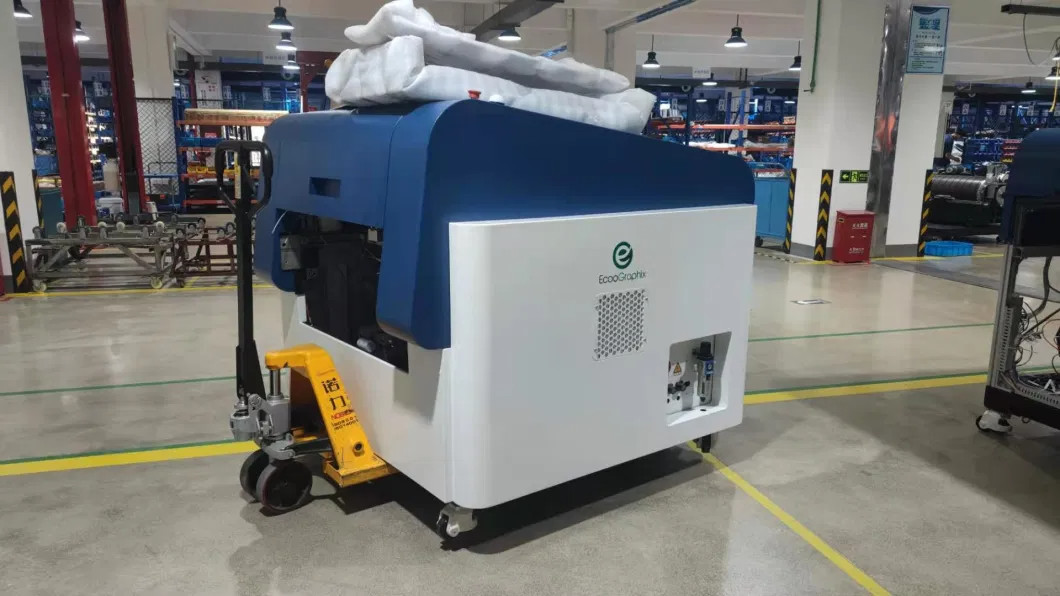

Produkcja i opakowanie

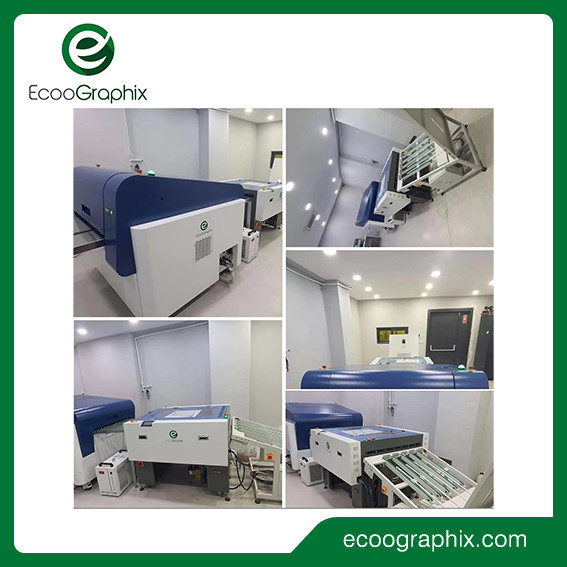

Instalacja na całym świecie

Częste pytania

1- Jak długo to potrwa?
Czas realizacji każdej maszyny CTP wynosi zwykle 30 dni.

2- Jak długi jest okres gwarancji?
Ecoographix gwarantuje 3 lata gwarancji na głowicę lasera i części zamienne.

3Jaki jest twój normalny termin płatności?
Zazwyczaj 30% depozytu, 70% przed wysyłką.

4Czy możesz zaproponować jakąś udanej instalacji na odniesienie?
Tak, osiągamy wielki sukces w USA, Kanadzie, Meksyku, Kolumbii, Turcji, Węgrzech, Południowej Afryce, itp., dzięki wspaniałej pomocy naszych dealerów.Możesz skontaktować się z nimi samodzielnie..
