Gilotyna do papieru w arkuszach Servo Precision High Speed ​​Printing EcooGraphix

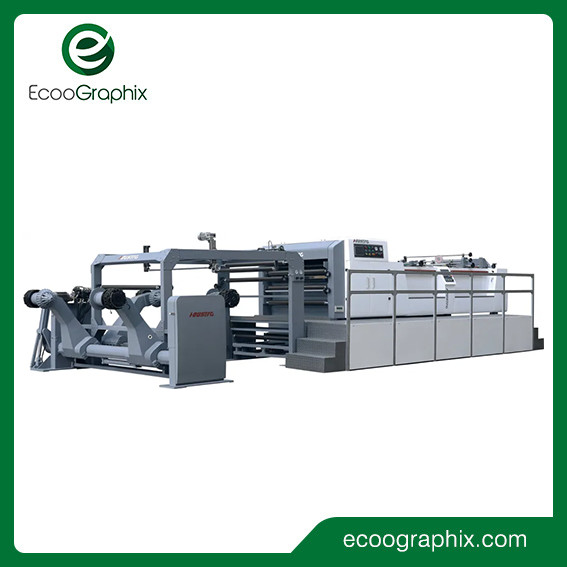

Servo Precision High Speed ​​Printing Cutter do papieru w arkuszach

Opis produktu

Cechy

-Maszyna do cięcia wstęgi HSC wykorzystuje zaawansowaną technikę z Wielkiej Brytanii
-Maszyna jest napędzana przez serwomotor.
-Prędkość cięcia papieru jest szybka i stabilna.
-Niemiecki precyzyjny miś i nóż tnący zapewniają wysoką precyzję cięcia.
-Sterowanie interfejsem komputera za pomocą ekranu dotykowego, prosta obsługa, rozsądna konstrukcja, stojaki antymuzyczne zapewniające gładki papier.
-Ta maszyna jest maszyną do przetwarzania papieru, która jest bardzo popularna w przemyśle papierniczym i poligraficznym i w dużym stopniu poprawi wydajność i korzyści dla Twojej firmy.

Specyfikacja

Model:Ecoo HSC-1400

Rodzaj cięcia:Nóż górny przecina się wzajemnie, a nóż dolny jest nieruchomy.

Obowiązujący zakres papieru:50-550g

Maks.średnica rolki papieru:1800 mm

Maks.szerokość cięcia papieru:1400mm

Zakres długości cięcia:400-1450 mm

Numer arkusza tnącego:2 arkusze

Precyzja cięcia:Długość cięcia < 1000 mm: ± 0,3 mm ± 0,05% dla długości cięcia papieru > 1000 mm

Maks.prędkość cięcia:400 cięć/min

Maks.prędkość licznika cięcia:300 m/min

Maks.wysokość układania papieru:1500 mm

Wymagania dotyczące źródła ciśnienia powietrza:0,8 MPa

Moc projektowa:380 V, 28 kW, 3 fazy, 50 Hz

Waga brutto:Referencja 13000kg

Rozmiar maszyny:12000*4300*2400mm

Części zamienne do maszyn

1. Precyzyjna maszyna do cięcia jednym nożem
2. System automatycznej regulacji pryzmatycznej papieru
3. System cięcia środkowego i zbierania odpadów papierowych
4. Automatyczny sprzęt do liczenia i umieszczania etykiet (oznaczanie liczby)
5. Sprzęt do transportu papieru
6. Elektryczny układ sterowania
7. Silnik napędowy
8. Akcesoria
9. Podwójny stojak na papier z wapnem pneumatycznym (stojak na 2 rolki)
10. System automatycznego joggera, sterowany silnikiem stojak na papier linowy

Rozwinięty stojak
Typ: typ z podwójnym ramieniem do stojaka na rolki 3"6"12".
2 odwijaki typu pick-up umieszczone z tyłu maszyny, strukturalnie zwymiarowane tak, aby móc utrzymać szpulę o masie około 1500 kg.Wszystkie ruchy w górę i w dół są hydrauliczne i sterowane bezpośrednio z konsoli za pomocą selektorów sterujących zaworami elektromagnetycznymi.
Ciśnienie oleju do sterowania ramieniem papieru przed i po zamknięciu oraz przesuwaniu i podnoszeniu.Ruch podnoszenia umożliwiający stabilną i szybką, prostszą i wygodniejszą obsługę.

Jednostka tnąca
Na nożu brytyjska metoda cięcia w celu zmniejszenia obciążenia i hałasu, gdy nóż wydłuża żywotność noża.
Korpus wałka nożowego do spawania stali zapewnia precyzyjną obróbkę i dynamiczną regulację wyważenia, skutecznie redukując wibracje i hałas powstający podczas pracy z dużą prędkością.
Pod nożem: blok noża z integralnie formowanym odlewem żeliwnym, precyzyjna obróbka, dobra stabilność.
Obcinak tylny: wykonany ze specjalnej stali, precyzyjnie wykonany z noża, z możliwością łatwej regulacji ostrza o długiej żywotności.

Sterowanie elektroniczne (serwo Yaskawa i sterownik PLC Siemens)
Komunikacja TPC7062KS i procesora Yaskawa, stosowana głównie w produkcji monitorowania stanu pracy urządzeń wejściowych danych i sygnalizacji alarmów awarii systemu.Seria obrotowa napędza Yaskawę, JAPOŃSKA firma Yaskawa I, szybki napęd, oparty na wytwarzaniu parametrów wejściowych interfejsu człowiek-maszyna na podstawie informacji zwrotnej z enkodera rolki trakcyjnej rzeczywistej prędkości i dokładnego pozycjonowania.

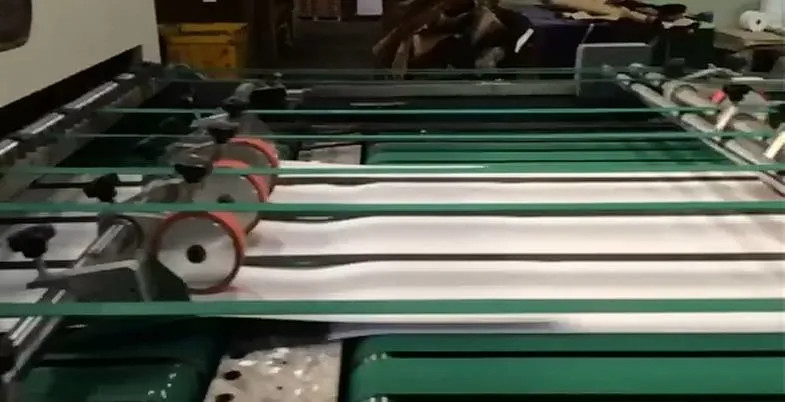

Przenośnik i system zbierania papieru za pomocą joggera
System przenośników wielostopniowy: od dużej do niskiej prędkości.Najpierw szybko oddziel odcięty papier, a następnie nałóż na siebie papier, a następnie zbierz i ułóż papier.
Podnieś ułożone zestawy papierów, stos papieru na znaczną wysokość, który zostanie automatycznie upuszczony.Stół układarki ma funkcję wykańczania potrząsania z trzech stron, stronę silnika do napędzania papieru, papier po obu stronach za pomocą wysokiej jakości siłownika silnika do ręcznej regulacji amplitudy papieru, aby poprawić prostotę i bezpieczeństwo operacji.

Kręcone urządzenie
Urządzenie kręcone znajduje się w rolce papieru przed urządzeniem do cięcia wzdłużnego, aby wyeliminować urządzenie do zwijania lub składania rolki,w celu zapewnienia stabilności naprężenia rolki papieru. Rolka papieru przechodzi jako pierwsza(do krawędzi rolki) elementy do urządzenia dekonwolucyjnego, rolki są rolką prowadzącą

Nowe urządzenie zapobiegające skrzywieniom
Skutecznie usuń zwinięcie rolki, aby papier był bardziej płaski, co bardziej sprzyjało stabilności naprężenia rolki papieru.

System regulacji prostopadłości(Automatyczny pryzmatyczny system regulacji papieru):
Dostosuj prostokątność papieru, nasz inżynier naprawi to raz, a operator nie będzie musiał ponownie regulować.

Nóż do cięcia
Do przycinania i cięcia środkowego służą trzy zestawy noży rozcinających.


Dostosuj kąt automatycznie (system wyrównywania papieru)
Precyzja silnika krokowego jest kontrolowana przez długość cięcia. Precyzyjna regulacja śruby, nachylenie grupy noży, aby skutecznie zapewnić prosty kąt krawędzi cięcia, redukując czas straty. Ręcznie dostosuj kąt współczynnika błędu i regulacji .

Automatyczne zatrzymanie zacięcia papieru:
Czujnik powinien wysyłać sygnały do ​​systemu w przypadku wystąpienia zacięcia papieru na przenośniku, a maszyna natychmiast się zatrzyma, aby oszczędzić papier.

Automatyczna maszyna do znakowania:
Dzięki precyzyjnemu liczeniu po zaznaczeniu wkładu operatorzy muszą jedynie wprowadzić dane na interfejsie człowiek-maszyna, aby określić liczbę papieru, co może być zgodne z ustawieniami oznaczania ilości papieru

Główna konstrukcja maszyny (uchwyt noża i stojak na uchwyt)
Główna ściana maszyny poprzez analizę elementów skończonych, analizę drgań mechanicznych i optymalizację ramy, WYKORZYSTUJE wysokiej jakości żeliwo sferoidalne do integracji projektu, a poprzez precyzyjną obróbkę doskonali zjawisko rezonansu pomiędzy elementami przekładni, czyniąc pracę bardziej stabilną , poprawić żywotność części łożyskowych.

System przewodników internetowych
Ścisła kontrola jakości procesu, system sterowania serwomechanizmem trwały, bezobsługowy, dokładne przetwarzanie, wysoka reakcja dynamiczna, brak buforowania, dokładne pozycjonowanie, cyfrowa regulacja limitu sterownika.Wyświetlacz można automatycznie przełączyć w tryb uśpienia w celu automatycznego działania, co pozwala oszczędzać energię.Duży ekran wyświetla informacje w czasie rzeczywistym, a status działania systemu jest przejrzysty.

Silniki napędowe:
1. Silnik AC Servo i enkoder do noża krzyżowego
2. Silnik prądu przemiennego i transformator częstotliwości dla przenośnika o dużej prędkości i przenośnika o niskiej prędkości
3. Silnik prądu przemiennego do stojaka na papier w górę i w dół
4. Silnik prądu przemiennego do biegaczy
5. Silnik prądu przemiennego do stojaka odwijającego
6. Silnik prądu przemiennego do zbierania krawędzi odpadów

Więcej szczegółów

Często zadawane pytania

1. Jakie są Twoje główne produkty?
We Ecoographix jest wyspecjalizowanym dostawcą maszyn drukarskich i materiałów eksploatacyjnych.Zajmujemy się zarówno drukiem cyfrowym jak i offsetowym,
w tym prepress, pressroom i postpress, skupiając się na druku opakowań i druku książek.
Mamy setki użytkowników na całym świecie.Zapewniamy najwyższą jakość chińskich produktów poligraficznych, aby sprostać różnorodnym wymaganiom w zakresie drukowania.

2. Gdzie jest Twoja fabryka?
Nasze biuro sprzedaży znajduje się w Hangzhou, godzinę jazdy pociągiem od Szanghaju.Nasze fabryki znajdują się w Szanghaju, Wenzhou, Suzhou i Nanyang.

3. Jaka jest Twoja gwarancja?
Jeden rok na maszynę i głowicę drukującą, jeśli używasz naszego atramentu.Jeden rok na maszynę, tylko jeśli nie używasz naszego atramentu.

4. Jaki jest czas realizacji?
Zwykle 30 dni, a my postaramy się jak najlepiej spełnić Twoje wymagania.

5. A co ze wsparciem technika instalacyjnego i posprzedażnego?
Nasz inżynier może pomóc w instalacji i zapewnić niezbędne szkolenie.Kupujący powinien wziąć okrągłe bilety lotnicze i opłatę za usługę
oraz lokalny koszt zakwaterowania.W przypadku jakichkolwiek problemów lub pytań będziemy do Państwa dyspozycji 7x24 godziny.
