Cztery koloryMaszyna offsetowaZ modułem magistrali technologicznej CC-LINK
Instrukcje

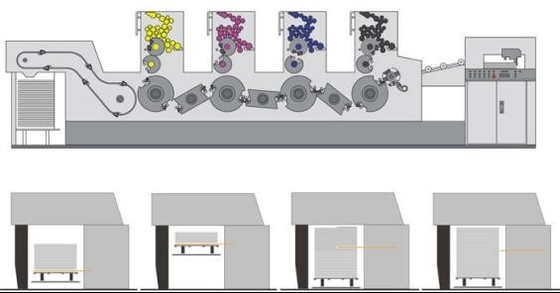

Czterokolorowa maszyna offsetowawyposażony jest w moduł magistrali technologicznej CC-LINK firmy Mitsubishi. Cylinder dociskowy i bęben przenoszący o podwójnej średnicy pozwalają skrócić czas przejmowania arkuszy pomiędzy zespołami drukującymi. Cylinder płytowy można regulować w kierunku obwodowym, poprzecznym i ukośnym.
Dane techniczne
Maszyna offsetowa A2
Model ECOO JY 644; ECOO JY 744
Maks. Rozmiar arkusza (mm) 660×480mm; 740×540mm
Min. Rozmiar arkusza (mm) 273 × 393 mm; 273 × 393 mm
Grubość papieru 0,06-0,6 mm; 0,06-0,6 mm
Maks. Obszar obrazu 650×468mm; 730×528mm
Rozmiar talerza 675×560mm; 755×677mm
Rozmiar koca 740 × 680 × 1,9 mm; 740 × 760 × 1,9 mm
Maks. Wysokość stosu podajnika 940mm; 940 mm
Maks. Wysokość stosu dostawy 780 mm; 780 mm
Moc silnika 23kw; 23kw
Rozmiar maszyny 7380 × 2470 × 1950 mm; 7380 × 2550 × 1950 mm
Waga 18700kg; 19700 kg
| Maszyna offsetowa A2 |
| Model |
ECOO JY 644 |
ECOO JY 744 |
| Maks. Rozmiar arkusza (mm) |
660×480mm |
740×540mm |
| Min. Rozmiar arkusza (mm) |
273 × 393 mm |
273 × 393 mm |
| Grubość papieru |
0,06-0,6 mm |
0,06-0,6 mm |
| Maks. Obszar obrazu |
650×468mm |
730×528mm |
| Rozmiar talerza |
675 × 560 mm |
755×677mm |
| Rozmiar koca |
740 × 680 × 1,9 mm |
740 × 760 × 1,9 mm |
| Maks. Wysokość stosu podajnika |
940 mm |
940 mm |
| Maks. Wysokość stosu dostawy |
780 mm |
780 mm |
| Moc silnika |
23kw |
23kw |
| Rozmiar maszyny |
7380 × 2470 × 1950 mm |
7380 × 2550 × 1950 mm |
| Waga |
18700 kg |
19700 kg |
Konfiguracje
Cylinder wyciskowy i przenoszący papier o podwójnej średnicy
Półautomatyczny załadunek płyt (rozładunek i załadunek czterech płyt przez 2 minuty i 40 sekund)
Komputerowa automatyczna regulacja docisku (ustawienie docisku papieru)
Komputerowa kontrola atramentu
Interfejs CIP3
Promieniowy osiowy ukośny rysunek płyty elektrycznej
Równoległe dwucylindrowe ciśnienie sprzęgła pneumatycznego
Ultradźwiękowe wykrywanie podwójnych arkuszy przenośnika papieru zasysającego próżniowo
Bezpośredni napęd silnika wałka wylotowego atramentu
Elektroniczne natryskiwanie proszkowe
System elektryczny magistrali przemysłowej (CC-Link).
Precyzyjna wykrawarka fotoelektryczna
Obróbka cieplna stali nierdzewnej na powierzchni wycisku i cylindra płytowego
Angielska wersja procedury obsługi i interfejsu
Opakowania zorientowane na eksport
Bliższe dane
|
Podajnik:
- Sprzężona krzywka. Mechanizm przekazywaniakontrolowane przez liniową szynę prowadzącą sprawia, że prędkość maszyny jest szybsza i bardziej stabilna.
- Zawór obrotowy z patentem może automatycznie oczyścić pył papierowy i zmniejszyć usterkę.
|
Jednostki drukujące:
- Zarówno rama, jak i podstawa stanowią integralny odlew.
- Gwarancja hartowania przekładni o wysokiej częstotliwościdokładność transmisji.
- Przekładnie śrubowe, wysoki współczynnik nakładania i niskihałas.
|
|
Cylindry:
- Powierzchnia cylindrów dociskowych ipłytacylindry są natryskiwane ze stali nierdzewnej tak, abylepiej przedłużyć żywotność prasy.
- Konstrukcja równowagi dynamicznej może zmniejszyć wibracjepodczas drukowania.
|
Konsola:
- Pamięć prasy lub karta (dysk) pamięci zadaniazapisz bieżącą pracę. Dokonano zmian i ustawieńdo aktualnej pracy zostają przeniesieni do prasy.W trybie drukowania możesz wprowadzićwstępne ustawienie wartości dla następnego zadania w pamięci prasy lub zapisane na dysku.
-CIP3/CIP4
|
|
Pneumatyczny drążek zaciskowy, płyta zmiany bezNarzędzia:
- Naprężenie listwy zaciskowej jest kontrolowane przez importwęże i sprężyny talerzowe, dzięki czemu jest bardziej elastycznydo operacji.
- Narożniki cylindrów są kontrolowane przez wysokieprecyzyjny enkoder. Płyty zostaną zamontowane iodinstalowany automatycznie przez program. Zatem możespełniają długą wersję i krótką wersję wydaniapotrzeb drukarni.
- Ogon listwy zaciskowej jest oddzielony, aby mógłpomóż papierowi być bardziej gładkim.
|
Konsola kontroli ilości atramentu:
- Każdy klawisz atramentu w każdej jednostce można ustawić za pomocąkonsola.
- Ilość atramentu może być wyświetlana cyfrowo imoże byćzapisane.
|
|
Dokładne chwytaki:
- Po kratce o wysokiej wytrzymałościstalowe podkładki zostały hartowane,ich życie będzie dłuższe iwymiana będzie większawygodnie.
- Odporne na zużycie miękkie podkładki zapewniająstabilność przekazywania papieru iprecyzja transmisji papieru.
- Wałek igłowy o wysokiej precyzjiłożyska i łożyska otwierającepoprawić stabilność chwytakasystem.
|
Automatyczne urządzenie do regulacjiGrubość papieru:
- Jest wyposażony w napęd zębaty.Odległość między cylindrami możeotrzymać informację zwrotnąekran za pomocą potencjometruautomatycznie.
- Stały generator magnetycznynapędzany może zapewnić stabilnośćciśnienie druku, z powoduduży skręt i mocne samoblokowanie.
- Jest łatwiej i wygodniejaby wprowadzić grubość papieru nabezpośrednio na ekranie.
|
Podajnik próżniowyTabela:
- Importowana pompa powietrza z dużątom.
- Nadaje się do każdego papieru w dowolnym formacietypy lub rozmiary automatycznie, tzwaby bardziej zmienić format papieruszybciej i łatwiej.
- Podwójny arkusz ultradźwiękowyDetektor może chronić cylindrylepsza
|
Produkcja i pakowanie
Od produkcji po dostawę, wykonujemy wszystkie szczegóły bardzo ostrożnie, aby zagwarantować klientom dobrą jakość produktu i obsługi.
Certyfikaty
Często zadawane pytania
P1: Jakie są Twoje główne produkty?
A:Naszymi głównymi produktami są Prepress 4up i 8up Termiczne CTP online/offline, CTCP, VLF CTP, Flexo CTP, procesor, płyty offsetowe, farby offsetowe, koce do druku offsetowego, sprzęt do pakowania po druku i tak dalej.
Możesz otrzymać sprzęt i materiały eksploatacyjne w jednym i nie martwić się o obsługę posprzedażną w naszej firmie.
P2: Gdzie jest Twoja fabryka?
A:Nasza fabryka maszyn procesorowych CTP znajduje się w Szanghaju, serdecznie zapraszamy do odwiedzenia naszej fabryki!
P3: Jaka jest gwarancja na CTP?
A:Trzyletnia głowica laserowa i główne części zamienne do CTP, jeden rok na procesor.Jeśli klient użyje płyty EcooGraphix CTP z maszyną CTP, zapewnimyDożywotnia gwarancja.
P4: Czy możesz również dostarczyć przepływ pracy i RIP?
A:Tak, możemy zapewnić Workflow Brainnew i RIP Compose V12.
P5: A co z instalacją i wsparciem technicznym posprzedażnym?
A:Nasz inżynier może pomóc w instalacji i zapewnić niezbędne szkolenie. Kupujący powinien wziąć ze sobą okrągłe bilety lotnicze, opłatę za obsługę i lokalne koszty zakwaterowania. W przypadku jakichkolwiek problemów lub pytań będziemy do Państwa dyspozycji 7x24 godziny. Wśród naszej dużej liczby instalacji CTP na całym świecie jest również wielu użytkowników końcowych (drukarek), którzy kupili produkty CTP bezpośrednio od EcooGraphix China, a zespół obsługi technicznej EcooGraphix zdalnie wspiera te instalacje podczas regularnych wizyt na miejscu.
Wszyscy ci drukarze, będący użytkownikami końcowymi, korzystają z systemów CTP z pełnym zadowoleniem dzięki naszej solidnej jakości, bezproblemowej obsłudze zdalnej, dokładnym szkoleniom i konserwacji. Jeśli jesteś drukarzem i rozważasz zakup bezpośrednio od EcooGraphix China, nie musisz się martwić o instalację, szkolenie i obsługę posprzedażną. Gwarantujemy satysfakcję.
