12000 C/H 8 stacji do oprawy broszurowej
Stitchhero SH300system zszywania siodłowego jako pierwszy w Chinach wykorzystuje sterowanie bezwałowe, wykorzystujące elektroniczne wrzeciono do zastąpienia mechanicznego wrzeciona transmisyjnego, może zaspokoić najpilniejsze potrzeby użytkowników w zakresie oprawy i zapewnić możliwość szybkiej i wydajnej produkcji oprawy tradycyjnej druki.

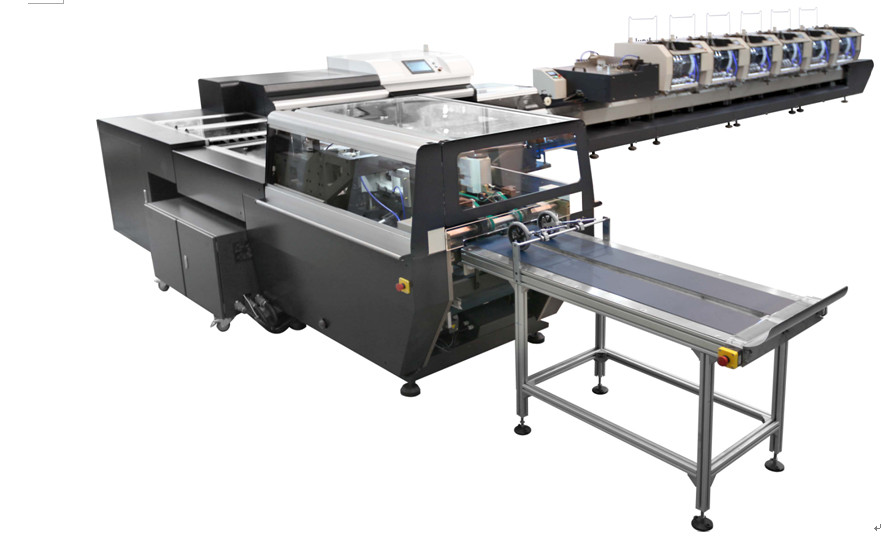

Linia zeszytowa Stitchhero SH300 składa się z następujących pojedynczych maszyn:Jednostka szyjąca DY480,Składana jednostka szyjąca ZYDY480,Zespół zszywający DQ12,Trójstronny zespół przycinania książek QSD12,Przenośnik liniowy SZQ480orazElektryczna skrzynka sterownicza SH300.
Jej działanie polega na tym, że sześć samodzielnych maszyn zbieraczki (którą można zwiększyć do dziesięciu w zależności od potrzeb użytkownika) automatycznie dopasowuje podpisy do łańcucha księgozbiorów zgodnie z numerem strony i jest kojarzone z okładką przez falcerka i układarka.
| Specyfikacje | |||
| Model | Stitchhero SH300 | ||
| Maks.nieprzycięty arkuszrozmiar | Pojedyncza strona: 480 x 320 mm; Podwójna strona: 480 x 320 mm | ||
| Min. rozmiar wiązania | Jedna strona:158 x 110 mm;Podwójne strony: 206x110mm | ||
| Maks.przycięty rozmiar arkusza | Jedna strona:475 x 300 mm;Podwójne strony: 2x234x300mm | ||
| Min.przycięty rozmiar arkusza | Jedna strona:148 x 105 mm;Podwójne strony: 2x95x105mm | ||
| Maks.grubość książki | 10 mm | ||
| Min. odległość od środka dwóch śrub | 45mm | ||
| Użyty drut | 25# | ||
| Maks.prędkość mechaniczna | 10000c/h | ||
| Zasilacz | Silnik główny: 15 KW, pompa próżniowa 4KWx2;3 fazy 380V,50Hz | ||
| Dopływ powietrza | 0,8Mpa, 1,2m³/min, 11Kw | ||
| Waga | 7 ton | ||
| Wymiar maszyny | 10160 x 4750 x 1650 mm | ||
Proces pracy wygląda następująco:
1.Ułóż złożone podpisy na pozycjach zbierania.
2. Pompa powietrza dostarcza powietrze.
3. Jednostka zbierająca automatycznie przenosi podpisy na łańcuch przenoszenia książek zgodnie z kolejnością stron.
4. Łańcuch przenoszenia książek przenosi podpisy do jednostki szyjącej.Jednocześnie podpisy są sprawdzane oddzielnie strona po stronie za pomocą kontroli fotokomórki, kontroli odchylenia i kontroli pomiaru grubości.
5. Przenieś niezszyte książki z przeciekającym podpisem lub nadwyżką podpisu na przenośnik odpadów, a zszyte książki do zespołu przycinającego.
6. Książki szyte są przycinane na trzech krawędziach w jednostce przycinającej i rejestrowane przez dwa stopnie prowadnic.
7. Książki przycięte dostarczane są zgodnie z ustaloną wartością ilości rozdzielającej książki.
