Cyfrowa maszyna do łatania pudełek na prezenty mleczne

Automatyczna maszyna do łatania okienek do papieru po prasie cyfrowej

za pomocą składarko-sklejarki

RT600

1. Podanie

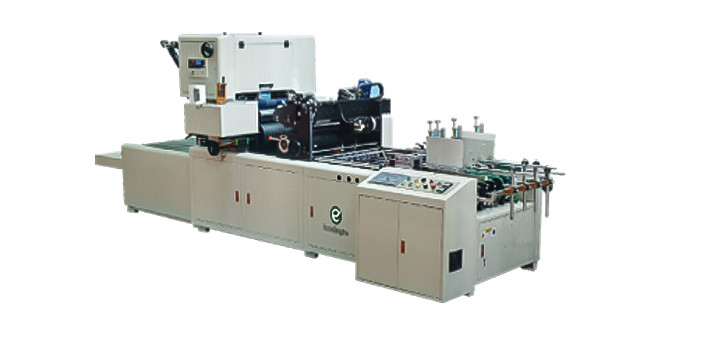

Maszyna do naklejania okien EcooGraphix RT600 jest szeroko stosowana do naklejania folii do pakowania z lub bez okna pudełka na wino, pudełka na prezenty, pudełka na bibułę, pudełka na kosmetyki itp. Może również realizować funkcję klejenia papieru, łatania folii, cięcie folii i odbiór papieru przed składaniem pudełek.

2.Główne cechy:

1) Sekcja klejenia składa się z chromowanego wałka do kleju, płyty rozdzielającej klej, prowadnicy bocznej i formy do klejenia

Sekcję klejącą można łatwo wyciągnąć w celu ustawienia i czyszczenia

Płytka separacji kleju jest regulowana, aby kontrolować ilość i obszar kleju

Jeśli maszyna się zatrzyma, cylinder podniesie wałek kleju, a następnie będzie napędzany innym silnikiem, aby uniknąć wycieku kleju

Dostępna jest opcja gotowego stołu.Operator może ustawić formę poza maszyną.

2) Odcinek przerywania jest wyposażony w niezależne koła grzewcze do bigowania

Istnieje niezależny cylinder podgrzewany olejem, aby spłaszczyć zakrzywioną folię z tworzywa sztucznego

Wyposażony w system cięcia narożników sterowany serwomechanizmem, aby folia z tworzywa sztucznego była gładka

Wyposażony w system mikroregulacji.

3) Wyposażony w dolny system podawania taśmy, z możliwością wyboru, jakim jest system podnoszenia pali i system podnoszenia taśmy.

cechą charakterystyczną systemu podnoszenia taśmy jest duża prędkość, co zwiększa udźwig. Charakterystyka systemu podnoszenia pali

polega na tym, że taśma podająca może działać w sposób ciągły, podczas gdy pudełka mogą przechodzić przez ruchome podnoszenie w górę / w dół

system.Ten system podnoszenia pali jest elastyczny i umożliwia podawanie różnych pudełek bez ich zarysowania.

Nasz projekt systemu karmienia to zaawansowana technologia.Podajnik taśmowy synchroniczny wyposażony jest w system ssący.W sekcji regulacji łańcucha znajdują się cztery łańcuchy podające.

Przy podajniku znajduje się bramka podająca, która umożliwia regulację górnej szyny bez dodatkowego narzędzia.Ta górna szyna wykonana jest z płaskiej stali i jest połączona ze środkową częścią ramy.Ten system jest niezawodny, co zapewnia dokładną rejestrację szyny, kartonu i łańcucha.Nawet w przypadku poważnego zacięcia pozycja jest dokładna i można ją regulować za pomocą mikroregulacji.

4) Pudełka są dostarczane z sekcji klejenia do sekcji łatania okien przez odsysanie.

Ssanie jest uruchamiane indywidualnie i rejestrowane przez czujnik.W przypadku pustego arkusza stół ssący opadnie, aby uniknąć przyklejania się kleju do paska.

Operator może regulować objętość zasysanego powietrza w zależności od rozmiaru pudełka.

Cylinder ssący wykonany jest ze specjalnego materiału.Jest gładka, dzięki czemu prędkość łatania jest duża i nie będzie rys na folii.

Gdy cylinder nożowy toczy się, krzyżuje się z inną nieruchomą listwą nożową, a tym samym tnie folię z tworzywa sztucznego jak „nożyczki”.Krawędź tnąca jest płaska i gładka.

Cylinder nożowy jest wyposażony w regulowany system nadmuchu lub ssania, aby zapewnić dokładne nałożenie folii z tworzywa sztucznego na okienko pudełka.

5) Pas na odcinku podawczym jest szeroki.Operator może regulować wysokość pasa, a gotowe produkty są wyrównane w

Linia prosta

Prędkość taśmy w sekcji podawczej można dostosować do tej samej prędkości maszyny

3.Materiał filmowy:

Ma zastosowanie do PET, PVC, PP, OPP, PE, Asha, a nawet papieru.

Może być również stosowany do filmów z efektami specjalnymi, takich jak film świetlny, film niemy, film flash, film kolorowy, film z nadrukiem, film z filtrem UV i film fluorescencyjny.

4. Specyfikacje techniczne:

1) Rozmiar części (klejenie):
Sekcja klejenia składa się z chromowanego wałka do kleju, płyty rozdzielającej klej, prowadnicy bocznej i wałka do formowania kleju.
Sekcję klejenia można łatwo wyciągnąć, łatwo ją ustawić i wyczyścić.
Płytka rozdzielająca klej jest regulowana, aby kontrolować obszar i ilość kleju.
W przypadku wyłączenia maszyny cylinder podniesie wałek kleju, a następnie maszyna będzie napędzana przez inny oddzielny silnik, aby uniknąć wycieku kleju.
Dostępna jest opcja wstępnego przygotowania stołu, operator może ustawić formę poza maszyną.To wygodne i oszczędza czas.

2) Część zbierająca papier (układarka dostarczająca)
Pas w Sekcji Podawczej jest szeroki.Operator może regulować wysokość taśmy, a gotowe produkty są ułożone w linii prostej.
Prędkość taśmy można również dostosować, aby była zsynchronizowana z prędkością maszyny.

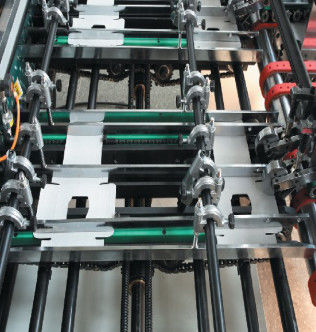

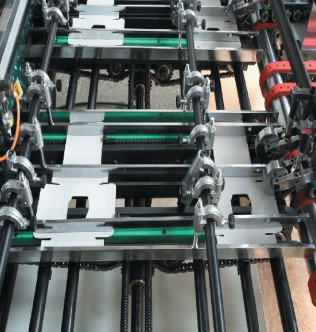

3) Część podajnika (podawanie papieru)
Maszyna wyposażona jest w dolny układ podający taśmę, z możliwością wyboru, którym jest układ podnoszący pilling oraz układ podnoszący taśmę.
Cechą charakterystyczną systemu podnoszenia taśmy jest duża prędkość, co zwiększa udźwig.
Cechą charakterystyczną systemu podnoszącego pilling jest to, że taśma podająca może działać w sposób ciągły, podczas gdy pudełka mogą przechodzić przez ruchomy system podnoszenia pillingu w górę / w dół.Ten system podnoszący pilling jest elastyczny, ponieważ umożliwia podawanie różnych pudełek bez ich zarysowania.
Konstrukcja systemu karmienia to zaawansowana technologia.Podajnik taśmowy synchroniczny wyposażony jest w system ssący.W sekcji regulacji łańcucha znajdują się cztery łańcuchy podające.
Przy podajniku znajduje się bramka podająca, która umożliwia regulację górnej szyny bez dodatkowego narzędzia.Ta górna szyna wykonana jest z płaskiej stali i jest połączona ze środkową częścią ramy.
Ten system jest niezawodny, co zapewnia dokładną rejestrację wszystkich tektur i łańcuchów.
Nawet w przypadku poważnego zacięcia pozycja jest dokładna i można ją regulować za pomocą mikroregulacji.

4) Część do łatania okien
Pudełka są dostarczane z sekcji klejenia do sekcji łatania okien poprzez odsysanie.
Ssanie jest uruchamiane indywidualnie i rejestrowane przez czujnik.W przypadku pustego arkusza stół ssący opadnie, aby uniknąć przyklejania się kleju do paska.
Operator może regulować objętość zasysanego powietrza w zależności od rozmiaru pudełka.
Cylinder ssący wykonany jest ze specjalnego materiału.Jest gładka, dzięki czemu prędkość łatania jest duża i nie będzie rys na folii.
Gdy cylinder nożowy toczy się, krzyżuje się z inną nieruchomą listwą nożową, a tym samym tnie folię z tworzywa sztucznego jak „nożyczki”.Krawędź tnąca jest płaska i gładka.
Cylinder nożowy jest wyposażony w regulowany system nadmuchu lub ssania, aby zapewnić dokładne nałożenie folii z tworzywa sztucznego na okienko pudełka.
