Maszyna do sztancowania folii Wycinarka sztancująca i maszyna do tłoczenia folii

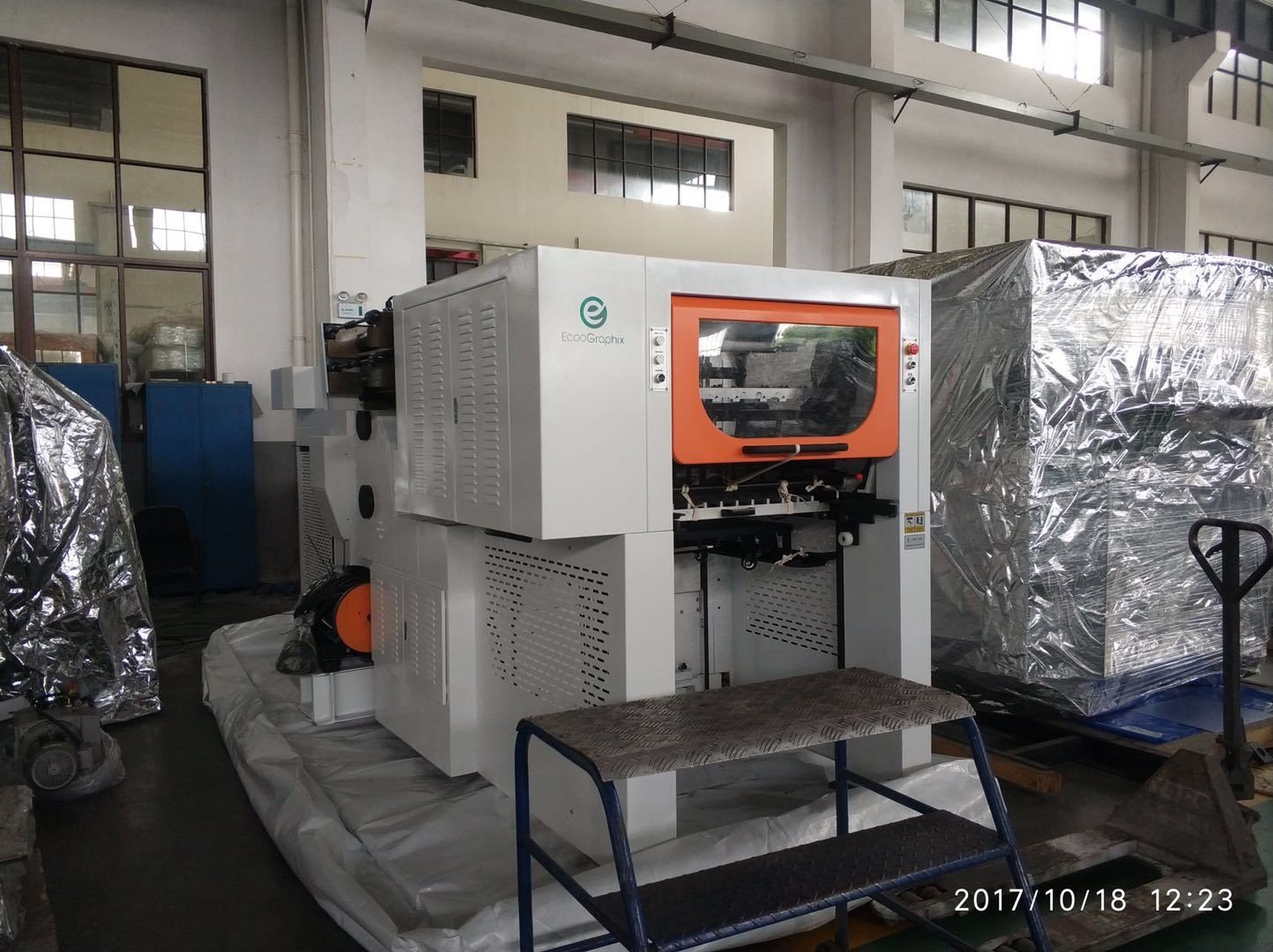

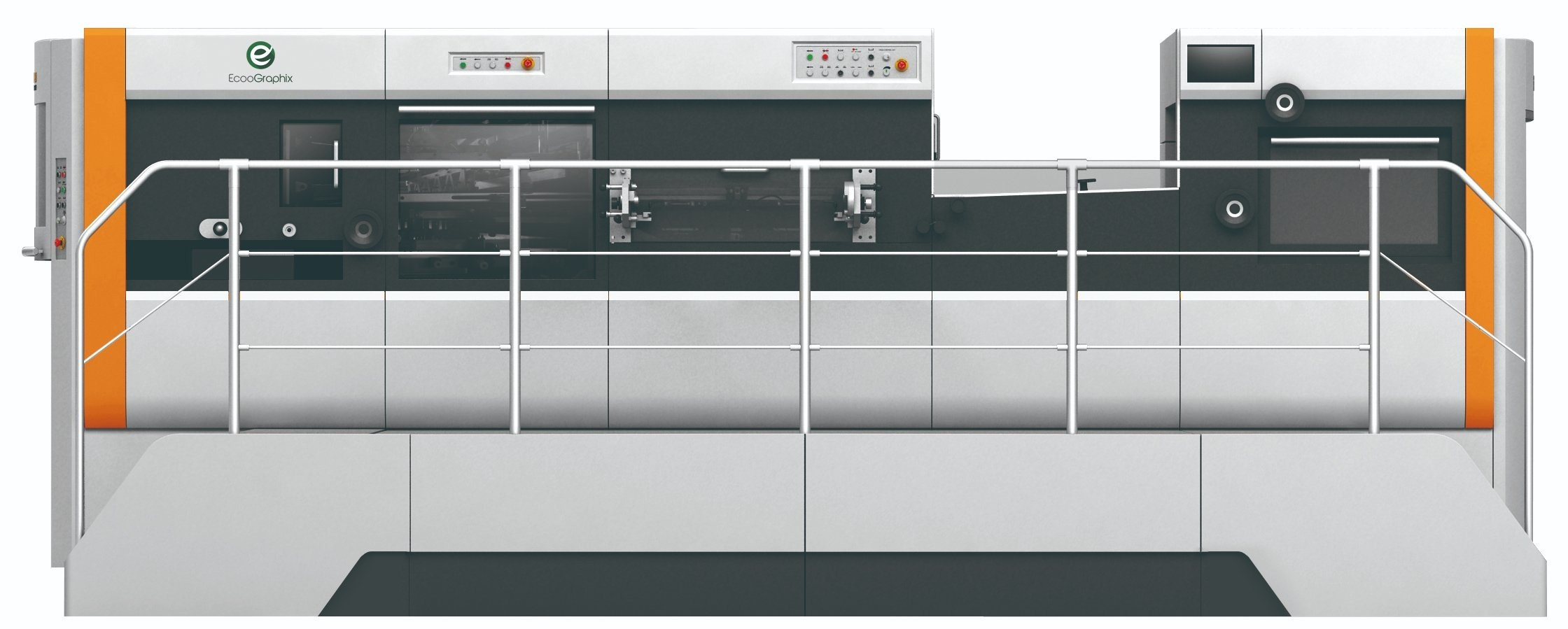

AUTOMATYCZNA WYCINARKA MODEL TD790S składa się z zespołu podającego.jednostka główna i jednostka dostawy.Ciągłe podawanie i dostarczanie, elektryczny system sterowania jest dostępny z maszyną.Inserter, pre-stack, stripping unit, pompa BECKER i tłoczenie termiczne to wszystko dla Ciebie.
1. Pasek chwytaka
Zastosowanie wysokowytrzymałego stopu aluminium w celu przedłużenia wytrzymałości i zmniejszenia wagi, a konstrukcja jest szczególnie odpowiednia dla cienkiego papieru.
2. Sprzęgło skrzyni biegów
System przerywany chroni maszynę przed przeciążeniem, a system przenoszenia momentu obrotowego przyjmuje konstrukcję rowka wypełniającego kulkę.Asymetryczna konstrukcja może doskonale przenosić siłę, a także łatwo ją zresetować po przeciążeniu.
Główne cechy
1) Napęd jednostki głównej wykorzystuje sterowanie falownikiem AC.Sprzęgło pneumatyczne jest importowane w celu uruchomienia i zerwania maszyny.
2) Mikroprocesor składający się z PLC i programu do monitorowania pracy całej maszyny.Więcej wizualnych szkiców i komunikatów o problemach na ekranie dotykowym na jednostce głównej, aby umożliwić znalezienie problemu w najkrótszym czasie, aby skrócić czas przestoju maszyny.
| Model | TDS790 |
| Maks.Rozmiar arkusza (mm) | 790x560 |
| Min. Rozmiar arkusza (mm) | 310x210 |
| Maks. Rozmiar sztancowania (mm) | 760x520 |
| Maks.Rozmiar stemplowania (mm) | 760x525 |
| Rozmiar chase wewnątrz (mm) | 780x530 |
| Wysokość reguł cięcia (mm) | 23,8 |
| Odległość między płytami (mm) | 51,5 |
| Maks.ciśnienie (N) | 120x104 |
| Asortyment magazynowy | Min.Arkusz 90g/m2, Karton 157-2000g/m2, E,B flet |
| Min. margines chwytaka (mm) | 6 |
| Maks.prędkość maszyny (s/h) | 5500 |
| Maks.Prędkość tłoczenia (s/h) | 5000 |
| Grubość płyty stemplującej (mm) | 5 (opcjonalnie 4+1) |
| Wały podające wzdłużne | 3 |
| Poprzeczne wałki podające | 2 |
| Wysokość stosu karmienia (mm) | 1200 |
| Wysokość stosu dostawy (mm) | 1100 |
| Elektryczny system grzewczy | 8 stref |
| Min.szerokość folii (mm) | 40 |
| Rdzeń rolki folii (mm) | 25(1'') 76(3'') |
| Moc znamionowa (kw) | 26 |
| Dopływ powietrza | 0,8-1,0 MPa, ≥0,6m³/min |
| Wymiar całkowity (mm) | 3855x3650x2210 |
| Waga maszyny (kg) | 8500 |
Zalety
• Transmisja jednostki głównej przyjmuje sterowanie zaimportowaną przetwornicą częstotliwości klimatyzacji, uruchamianie i zatrzymywanie maszyny są kontrolowane za pomocą importowanego sprzęgła pneumatycznego
• Praca całej maszyny jest kontrolowana przez PLC.Ekran dotykowy interfejsu do monitorowania stanu pracy maszyny, wskazań problemów i odpowiadających im sposobów strzelania.Jest to bardziej przyjazne dla operatora
• Niezależna regulacja temperatury w każdej strefie grzewczej sprawia, że temperatura pracy maszyny jest bardziej wyrównana i stabilna.Funkcja wstępnego podgrzewania czasu może znacznie poprawić wydajność pracy.
