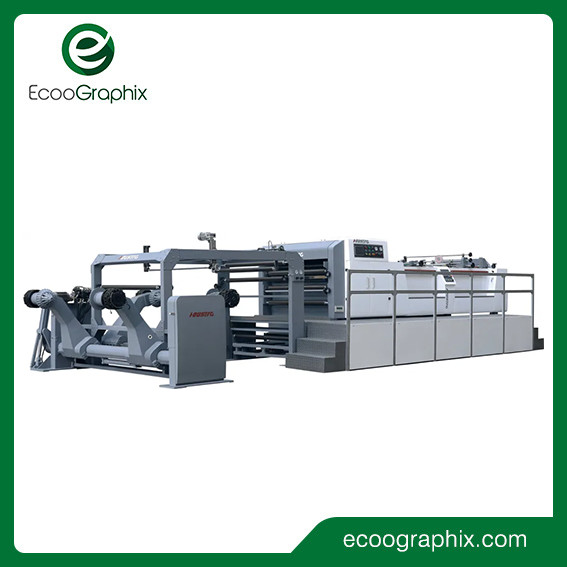

Gilotyna do papieru z dużą prędkością
- Maszyna do cięcia wstęgi HSC stosuje zaawansowaną technikę z Wielkiej Brytanii
-Maszyna jest przenoszona przez serwomotor.
-Prędkość cięcia papieru jest szybka i stabilna.
-Niemcy precyzyjny niedźwiedź i nóż tnący zapewniają wysoką precyzję cięcia.
-Sterowanie interfejsem komputera z ekranem dotykowym, prosta obsługa, rozsądna struktura, stojaki anty-muzyczne, aby zapewnić gładki papier.
- Ta maszyna jest maszyną do przetwarzania papieru, która jest bardzo popularna w przemyśle papierniczym i poligraficznym i w dużym stopniu poprawi wydajność i przyniesie korzyści Twojej firmie.
Specyfikacja
| Model | Ecoo HSC-1400 |
| Rodzaj cięcia | Nóż górny tnie naprzemiennie, a nóż dolny jest nieruchomy. |
| Obowiązujący zakres papieru | 50-550g |
| Maks.średnica rolki papieru | 1800 mm |
| Maks.szerokość cięcia papieru | 1400 mm |
| Zakres długości cięcia | 400-1450mm |
| Numer arkusza cięcia | 2 arkusze |
| Precyzja cięcia | Długość cięcia < 1000 mm: ± 0,3 mm |
| ± 0,05% przy cięciu papieru o długości >1000 mm | |
| Maks.prędkość cięcia | 400 cięć/min |
| Maks.prędkość miernika cięcia | 300m/min |
| Maks.wysokość stosu papieru | 1500 mm |
| Wymagania dotyczące źródła ciśnienia powietrza | 0,8 MPa |
| Moc projektowa | 380 V, 28 kW, 3 fazy, 50 Hz |
| Waga brutto | Referencja 13000kg |
| Rozmiar maszyny | 12000*4300*2400mm |
Części zamienne do maszyn
1. Precyzyjna maszyna do cięcia jednym nożem
2. Automatyczny system regulacji pryzmatycznej dla papieru
3. Środkowy system cięcia i zbierania papieru
4. Automatyczne urządzenie do liczenia i wkładania etykiet (oznaczenie licznika)
5. Sprzęt do transportu papieru
6. Elektryczny system sterowania
7. Silnik napędowy
8. Akcesoria
9. Stojak na papier z podwójnym wapnem pneumatycznym (stojak na 2 rolki)
10. System automatycznego joggera, sterowany silnikiem stojak na papier linowy
Stojak nieodwijany
Typ: typ z podwójnym ramieniem do rdzenia papierowego 3 "6" 12 "Roll Rack
2 odwijaki typu pick-up umieszczone z tyłu maszyny o wymiarach konstrukcyjnych umożliwiających utrzymanie szpuli o masie około 1500kg.Wszystkie ruchy w górę iw dół są wykonywane hydraulicznie i są sterowane bezpośrednio z konsoli za pomocą selektorów sterujących elektrozaworami.
Ciśnienie oleju do kontrolowania ramienia papieru przed i po zamknięciu oraz przesunięciu i podniesieniu.Ruch podnoszący zdolny do stabilnej i szybkiej, prostszej i wygodniejszej obsługi.

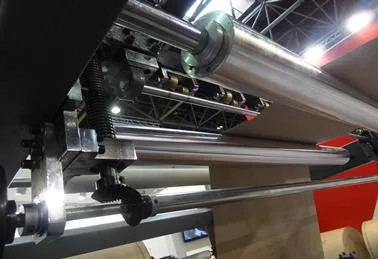

Jednostka tnąca
Na nożu zastosowano brytyjską metodę cięcia, aby zmniejszyć obciążenie i hałas, gdy nóż przedłuża żywotność noża.
Na korpusie rolki noża do spawania stali zapewniono precyzyjną obróbkę i dynamiczną regulację wyważenia, skutecznie redukując wibracje i hałas podczas pracy z dużą prędkością.
Pod nożem: blok noża z żeliwnym integralnym odlewem, precyzyjna obróbka, dobra stabilność.
Nóż tylny: wykonany ze specjalnej stali precyzyjnej obróbki noża, ostrze o długiej żywotności łatwo regulowane.
Sterowanie elektroniczne
(serwomechanizm Yaskawa i Siemens PLC)
Komunikacja z procesorem TPC7062KS i Yaskawa, używana głównie do monitorowania stanu pracy urządzeń do wprowadzania danych i sygnalizacji alarmu awarii systemu.Seria obrotowa napędza Yaskawa JAPOŃSKIej firmy Yaskawa I szybki napęd, oparty na produkcji parametrów wejściowych interfejsu człowiek-maszyna na podstawie rzeczywistej prędkości sprzężenia zwrotnego enkodera rolkowego trakcji i dokładnego pozycjonowania.

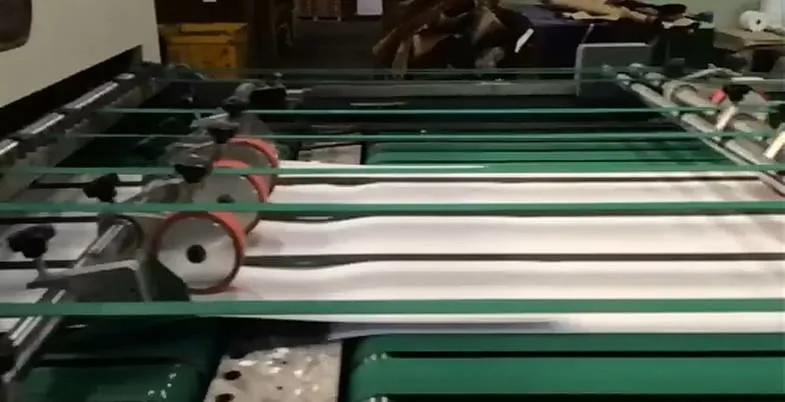

Przenośnik i system zbierania papieru firmy jogger
System przenośników wielostopniowy: od dużej prędkości do niskiej prędkości.Najpierw szybko oddziel odcięty papier, a następnie nałóż papier, a następnie zbierz i ułóż papier.
Podnieś ułożone zestawy papieru, stos papieru na znaczną wysokość, która zostanie automatycznie opuszczona.Stół układarki ma funkcję wykańczania wstrząsów z trzech stron, stronę silnika do napędzania papieru, papier, po obu stronach za pomocą wysokiej jakości silnika, aby ręcznie dostosować amplitudę papieru, aby poprawić prostotę i bezpieczeństwo operacji.
Kręcone urządzenie
Kręcone urządzenie znajduje się w rolce papieru przed urządzeniem do cięcia wzdłużnego, aby wyeliminować zwijanie lub składanie rolki,w celu stabilności napięcia rolki papieru. Rolka papieru przechodzi najpierw(do krawędzi rolki) elementy do urządzenia do dekonwolucji, rolki są rolkami prowadzącymi
Nowe urządzenie zapobiegające skrzywieniu
Skutecznie usuń zawinięcie rolki, aby papier był bardziej płaski, bardziej sprzyjający stabilności napięcia rolki papieru.
System regulacji prostopadłości(System automatycznej regulacji pryzmatycznej papieru):
Dostosuj prostopadłość papieru, nasz inżynier naprawi to raz, a operator nie musi ponownie regulować.
Nóż do cięcia
Trzy zestawy noży tnących służą do przycinania i środkowego cięcia.
Dostosuj kąt automatycznie (system wyrównywania papieru)
Precyzja silnika krokowego jest kontrolowana przez długość precyzyjnej regulacji śruby cięcia, nachylenie grupy noży, aby skutecznie zapewnić prosty kąt krawędzi cięcia, zmniejszając czas marnowania ręcznie dostosuj kąt wskaźnika błędu i regulacji .
Automatyczne zatrzymanie zacięcia papieru:
Ustaw czujnik, aby wysyłał sygnały do systemu, jeśli na przenośniku wystąpi jakiekolwiek zacięcie papieru, a maszyna natychmiast się zatrzyma, aby zaoszczędzić papiery.
Automatyczna maszyna do znakowania:
Dzięki precyzyjnemu liczeniu po oznaczeniu wkładki, operatorzy muszą jedynie wprowadzić liczbę papieru w interfejsie człowiek-maszyna, aby zgodnie z ustawieniami oznaczać ilość papieru
Główna konstrukcja maszyny (uchwyt noża i stojak na uchwyt)
Główna ściana maszyny poprzez analizę elementów skończonych, analizę drgań mechanicznych i optymalizację ramy, WYKORZYSTUJE wysokiej jakości żeliwo sferoidalne do integracji projektu, a poprzez precyzyjną obróbkę, doskonali zjawisko rezonansu między elementami przekładni, czyni operację bardziej stabilną , poprawić żywotność części łożyska.
System przewodników internetowych
Ścisła kontrola jakości procesu, trwały system sterowania serwomechanizmem, bezobsługowy, precyzyjne przetwarzanie, wysoka dynamika reakcji, brak buforowania, dokładne pozycjonowanie, cyfrowa regulacja limitu kierowcy.Wyświetlacz można automatycznie ustawić w tryb uśpienia w celu automatycznego działania, co pozwala oszczędzać energię.Duży ekran wyświetla w czasie rzeczywistym, a status działania systemu jest jasny w środku.
Silniki napędowe:
1. Silnik AC Servo i enkoder do noża poprzecznego
2. Silnik prądu przemiennego i transformator częstotliwości do przenośnika o dużej prędkości i przenośnika o małej prędkości
3. Silnik prądu przemiennego do stojaka na papier w górę iw dół
4. Silnik AC do joggerów
5. Silnik prądu przemiennego do stojaka do odwijania
6. Silnik prądu przemiennego do zbierania krawędzi odpadów
Więcej szczegółów
