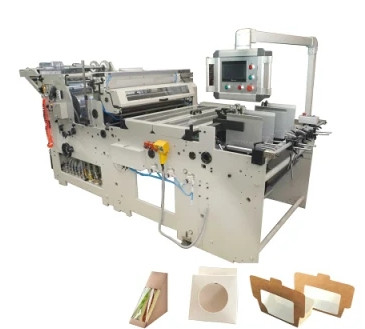

TC1000 Single Lane Cake Toy Paper Box Maszyna do klejenia okien
1. Aplikacja
Automatyczne maszyny do zaklejania okien Ecoo TC-1100, TC-1000 są specjalnym wyposażeniem do kartonów, laminowania okien w kolorowym pudełku zarówno dla tektury, jak i tektury falistej;
Maszyny sąszeroko stosowany w łataniu folii do pakowania z lub bez okna pudełka na wino, pudełka na prezenty, pudełka na bibułę, pudełka na kosmetyki itp. Może również realizować funkcję klejenia papieru, łatania folii, cięcia folii i zbierania papieru przed składane pudełka.
TC1000 to pojedynczy pas, TC1100 to podwójny pas.
2.Główne cechy:
Dostępna jest opcja gotowego stołu.Operator może ustawić formę poza maszyną.
Wyposażony w podajnik serwo, z możliwością wyboru systemu podnoszenia pali i systemu podnoszenia taśmy.Przyjmowanie zaawansowanych, znanych na całym świecie komponentów marki w częściach pneumatycznych, częściach elektrycznych i częściach operacyjnych.
Zastosuj łącznik do połączenia z przenośnikiem powietrznym, który można bezpośrednio połączyć z napełniarką.
3.Aplikacja i próbka:
4. Specyfikacje techniczne:
| Specyfikacje | |||||
| Model | Ecoo-TC1100 | Ecoo-TC1000 | |||
| Styl produkcji | Praca 2-torowa | Operacja 1-torowa | |||
| Długość A czystego papieru | 100mm-900mm | 100mm-420mm | |||
| Szerokość B czystego papieru | 80mm-530mm | 100mm-750mm | |||
| Długość okna/materiał okładziny C | 80mm-760mm | 80mm-280mm | |||
| Szerokość okna/materiału podszewki C | 30mm-380mm | 30mm-550mm | |||
| Prędkość maszyny | ≤400 sztuk/min | ≤200 sztuk/min | |||
| Waga kartonu | |||||
| Karton | 180g/m²2-600g/m²2 | ||||
| Falisty | ≤1,5 mm | ||||
| Grubość folii | |||||
| PCV, PE, PS | 0,05 mm-0,3 mm | ||||
| ZWIERZAK DOMOWY | 0,05 mm-0,2 mm | ||||
| Średnica zewnętrzna | ≤500mm | ||||
| Wewnętrzna średnica | 70mm-80mm | ||||
| Rozmiar maszyny | 5600 (dł.) x 2000 (szer.) x 1500 (wys.) mm | 4800 (dł.) x 1600 (szer.) x 1500 (wys.) mm | |||
| Moc silnika głównego | 4kW | ||||
| Całkowita moc | 22kW | ||||
1) Rozmiar części (klejenie):
Sekcja klejenia składa się z chromowanego wałka do kleju, płyty rozdzielającej klej, prowadnicy bocznej i wałka do formowania kleju.
W przypadku wyłączenia maszyny cylinder podniesie wałek kleju, a następnie maszyna będzie napędzana przez inny oddzielny silnik, aby uniknąć wycieku kleju.
Dostępna jest opcja wstępnego przygotowania stołu, operator może ustawić formę poza maszyną.To wygodne i oszczędza czas.
2) Część zbierająca papier (układarka dostarczająca)
Pas w Sekcji Podawczej jest szeroki.Operator może regulować wysokość taśmy, a gotowe produkty są ułożone w linii prostej.
Prędkość taśmy można również regulować, aby była zsynchronizowana z prędkością maszyny.
3) Część podajnika (podawanie papieru)
Maszyna wyposażona jest w podajnik serwo, z możliwością wyboru systemu podnoszącego pilling oraz systemu podnoszącego taśmę.
Przy podajniku znajduje się bramka podająca, która umożliwia regulację górnej szyny bez dodatkowego narzędzia.Ta górna szyna wykonana jest z płaskiej stali i jest połączona ze środkową częścią ramy.
Ten system jest niezawodny, co zapewnia dokładną rejestrację wszystkich, tektury i łańcucha.
Nawet w przypadku poważnego zacięcia pozycja jest precyzyjna i można ją regulować za pomocą mikroregulacji.
4) Część do łatania okien
Pudełka są dostarczane z sekcji klejenia do sekcji łatania okien poprzez odsysanie.
Cylinder ssący wykonany jest ze specjalnego materiału.Jest gładka, dzięki czemu prędkość łatania jest duża i nie będzie rysy na folii z tworzywa sztucznego.
Gdy cylinder nożowy toczy się, krzyżuje się z inną nieruchomą listwą nożową, a tym samym tnie folię z tworzywa sztucznego jak „nożyczki”.Krawędź tnąca jest płaska i gładka.
Cylinder nożowy jest wyposażony w regulowany system nadmuchu lub ssania, aby zapewnić dokładne nałożenie folii z tworzywa sztucznego na okienko pudełka.
