Maszyna do sztancowania blachy 800x580mm 7000S/H

Rozmiar arkusza 800x580mm, sztancowanieSztancownica

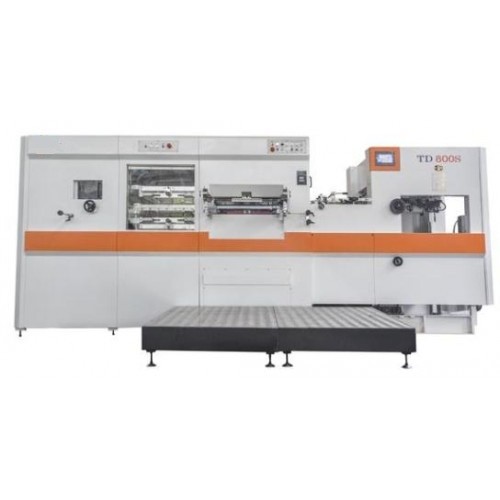

TD800S w pełni automatyczna sztancownica to najnowszy produkt z serii T firmy yawa. 7 zestawów listew chwytakowych z chwytakami wykonanymi z lekkiego i trwałego stopu aluminium z ultra twardą powłoką i anodowanym wykończeniem zapewnia precyzyjne i spójne pasowanie papieru.

// //  //   Specyfikacja  //  //  //

​

Model
ECOO-TD800S

Maks. Rozmiar arkusza (mm)
800 x 58

Min. Rozmiar arkusza (mm)
310 x 310

Maks. Rozmiar sztancowania (mm)
790 x 570

Min. Margines chwytaka (mm)
8

Wysokość wykrawania (mm)
23.8

Rozmiar wewnętrzny ramy (mm)
940 x 610

Zakres materiału
Karton: 800-2000g/m² B flute

Maks. Nacisk (N)
200T

Maks. Prędkość sztancowania
7000s/h

Wysokość stosu podawczego (mm)
1300

Wysokość stosu odbiorczego (mm)
1000

Hałas
≤ 85dB(A)

Silnik główny (kW)
7.5

Całkowita moc (kW)
15

Waga maszyny (T)
14.5

Wymiary gabarytowe (mm)
4900 x 2000 x 2000


// //  //   Szczegóły  //  //  //

♥  Jednostka podająca

• Taca na stos z uchwytem umożliwiającym ręczną korektę boczną stosu podczas produkcji

• System podawania strumieniowego z najwyższą prędkością 120 arkuszy na minutę

• 2 przyssawki do podnoszenia papieru, 2 przyssawki do przesuwania papieru

• Wysokość i kąt głowic ssących są łatwo regulowane

• Elektroniczne urządzenia zabezpieczające zapobiegające nadmiernemu podnoszeniu się stosu podającego

• Dostępna jest mikroregulacja poprzecznego pozycjonowania stołu stosu

• Precyzyjny detektor podwójnego arkusza

• Łatwa zmiana prowadnic bocznych pchających i ciągnących po prostu przez obrót śruby bez konieczności demontażu i wymiany kompletnej prowadnicy bocznej

• 2 prowadnice przednie z mikroregulacją, a prowadnica boczna jest regulowana za pomocą pokrętła

• Detektor fotoelektryczny z automatycznym systemem zatrzymania na stole podającym w przypadku zacięcia papieru

• Oddzielne sterowanie napędem jednostki podającej i maszyny głównej ułatwiające przygotowanie

• PLC i elektroniczny wałek krzywkowy do kontroli czasu

♣  Jednostka sztancująca

• Silnik główny Siemens sterowany przez falownik Schneider

• Mikroregulacja siły cięcia za pomocą przekładni ślimakowej napędzanej silnikiem i sterowanej przez ekran dotykowy

• Dokładność nacisku może wynosić do 0,01 mm

• Wał korbowy wykonany ze stali 40Cr

• Ramy maszyny wykonane ze stali Q235-A, górna i dolna płyta wykonane z żeliwa sferoidalnego QT60 z piaskiem powlekanym żywicą z technologią żeliwa Meehanite

• Urządzenie do obracania ramy tnącej

• Urządzenie zabezpieczające przed przeciążeniem z ogranicznikiem momentu obrotowego dla najwyższego bezpieczeństwa operatora i sprzętu

• Po długotrwałym teście i dostarczone w parach, główny chwytak, łańcuch z Subaki, Japonia

• Wysokociśnieniowy system napędu indeksującego do kontroli pozycjonowania listwy chwytakowej

• Pneumatyczne blokowanie i zwalnianie ramy tnącej

• System linii środkowej dla szybkiej zmiany zadań

*   Jednostka wykrawająca

• 3-działaniowa struktura ruchu z górną, środkową i dolną ramą wykrawającą ułatwiającą wymianę wykrojnika

• Kołki wykrawające lub wykrojniki męskie/żeńskie mogą być używane do różnych zadań wykrawania

• Dopasowanie do systemu rejestracji linii środkowej w sekcji sztancowania, ten sam system ma również zastosowanie do systemu wykrawania, aby zminimalizować czas zmiany. Precyzyjne pozycjonowanie może zwiększyć wydajność produkcji

• Ruch w górę/w dół górnej ramy wykrawającej jest kontrolowany przez silnik, co ułatwia regulację

♠  Jednostka odbiorcza

• Bezpieczne urządzenia fotoelektryczne zapobiegające nadmiernemu podnoszeniu i opuszczaniu stosu papieru odbiorczego

• Regulowana szczotka dociskowa pomaga w rozładunku papieru z chwytaków i układaniu papieru

• Konstrukcja wysokiego stosu do 1020 mm

• Automatyczny pomocniczy stół taśmowy dostępny do ciągłego odbioru

• Ruch podajnika i kontrola prędkości mogą być regulowane w jednostce odbiorczej

// //  //   Zalety  //  //  //

1) Przekładnia jednostki głównej przyjmuje importowany konwerter częstotliwości A/C, uruchamianie i zatrzymywanie maszyny są kontrolowane za pomocą importowanego sprzęgła pneumatycznego.

2) Praca całej maszyny jest kontrolowana przez PLC. Interfejs ekranu dotykowego do monitorowania stanu pracy maszyny, wskazań usterki i ich odpowiednich sposobów rozwiązywania problemów. Jest to bardziej przyjazne dla operatora.

// //  //   Zastosowanie  //  //  //

TD800S automatyczna sztancownica, zwana również sztancownicą do kartonu. Ten model jest specjalny do cięcia wielu rodzajów etykiet.

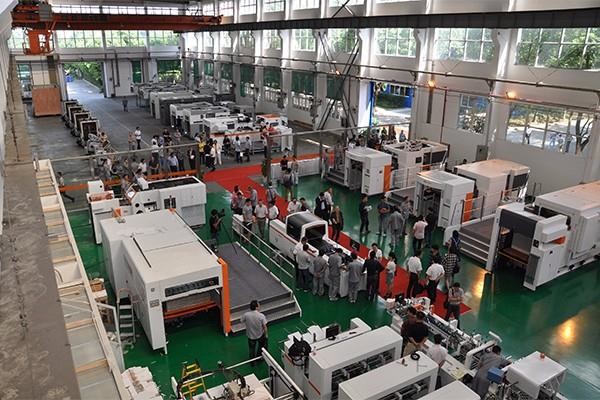

// //  //   Produkcja i pakowanie  //  //  //

Od produkcji do dostawy, dbamy o każdy szczegół, aby zagwarantować dobrą jakość produktu i obsługę klienta.

// //  //   Certyfikaty  //  //  //

// //  //   FAQ  //  //  //

 P1: Jakie są Państwa główne produkty ?

 A: Nasze główne produkty to Prepress 4up i 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Processor, Offset Plates, Offset Inks, Offset Printing Blankets, Postpress Packing Equipment i tak dalej.

 Możesz uzyskać sprzęt i materiały eksploatacyjne w jednym miejscu i nie martwić się o obsługę posprzedażną w naszej firmie.


 P2: Gdzie znajduje się Państwa fabryka ?

 A: Nasza fabryka maszyn do procesorów CTP znajduje się w Szanghaju, serdecznie zapraszamy do odwiedzenia naszej fabryki!


 P3: Czy istnieje jakaś certyfikacja dla Państwa procesora CTP ?

 A: Tak, wszystkie nasze maszyny posiadają certyfikaty SGS i CE.


 P4: Czy mogą Państwo również dostarczyć Workflow i RIP ?

 A: Tak, możemy zapewnić Workflow Brainnew i RIP Compose V12.


 P5: A co z instalacją i wsparciem technicznym posprzedażnym ?

 A: Nasz inżynier może pomóc w instalacji i zapewnić niezbędne szkolenia. Kupujący powinien pokryć koszty biletów lotniczych w obie strony, opłaty za usługi i koszty zakwaterowania na miejscu. W przypadku jakichkolwiek problemów lub pytań, będziemy do Państwa dyspozycji 24 godziny na dobę, 7 dni w tygodniu. Wśród naszych licznych instalacji CTP na całym świecie, jest również wielu użytkowników końcowych (drukarni), którzy zakupili produkty CTP bezpośrednio od EcooGraphix China, a zespół wsparcia technicznego EcooGraphix wspiera te instalacje zdalnie, regularnie odwiedzając je na miejscu.

 Ci użytkownicy końcowi drukarni obsługują systemy CTP z pełnym zadowoleniem dzięki naszej solidnej jakości, bezproblemowej obsłudze zdalnej, dokładnemu szkoleniu i konserwacji. Jeśli jesteś drukarnią, która rozważa zakup bezpośrednio od EcooGraphix China, nie ma problemu z instalacją, szkoleniem i obsługą posprzedażną. Gwarantujemy Państwa satysfakcję.
