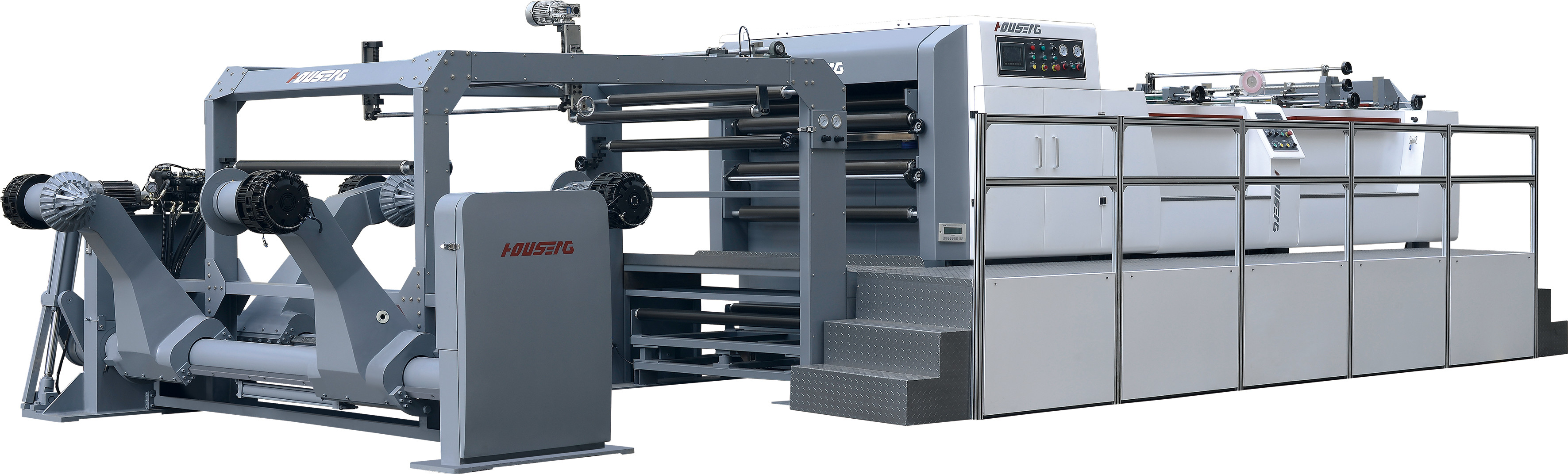

400 cięć/min400-1450 mm Servo Precision Wysoka prędkośćCiągnik do papieru
Wprowadzone cechy/
Maszyna do cięcia sieci HSC stosuje zaawansowaną technikę z Wielkiej Brytanii.
Maszyna jest napędzana serwomotorem.
Szybkość cięcia papieru jest szybka i stabilna.
Niemcy precyzyjny niedźwiedź i nóż do cięcia zapewniają wysoką precyzję cięcia.
Kontrola interfejsu komputerowego z ekranem dotykowym, prosta obsługa, rozsądna struktura, stoiska anty-muzyczne, aby zapewnić gładki papier.
Ta maszyna jest maszyną do przetwarzania papieru, która jest bardzo popularna w przemyśle papierniczym i drukarskim i znacznie poprawi wydajność i korzyści dla Twojej firmy.
Specyfikacje//
Serwo Precision High Speed Sheet Cutter
Model
ECOO HSC-1400
Rodzaj cięcia
Noż w górę jest obcięty wzajemnie, a nóż w dół jest ustawiony.
Zastosowany zakres papieru
50-550 g
Maks. średnica rolki papierowej
1800 mm
Maks. szerokość cięcia papieru
1400 mm
Zakres długości cięcia
400-1450 mm
Numer arkusza do cięcia
2 arkusze
Dokładność cięcia
Długość cięcia < 1000 mm: ± 0,3 mm, ± 0,05% dla cięcia papieru o długości > 1000 mm
Max. Prędkość cięcia
400 cięć/min
Maksymalna prędkość.
300 m/min
Maks. Wysokość układania papieru
1500 mm
Wymagania dotyczące źródła ciśnienia powietrza
0.8Mpa
Siła projektowania
380 V, 28 kW, 3 fazy, 50 Hz
Waga brutto
13000 kg odniesienia
12000*4300*2400 mm
| Serwo Precision High Speed Sheet Cutter |
| Model |
ECOO HSC-1400 |
| Rodzaj cięcia |
Noż w górę jest obcięty wzajemnie, a nóż w dół jest ustawiony. |
| Zastosowany zakres papieru |
50-550 g |
| Maks. średnica rolki papierowej |
1800 mm |
| Maks. szerokość cięcia papieru |
1400 mm |
| Zakres długości cięcia |
400-1450 mm |
| Numer arkusza do cięcia |
2 arkusze |
| Dokładność cięcia |
Długość cięcia < 1000 mm: ± 0,3 mm
± 0,05% dla cięcia papieru o długości > 1000 mm |
| Max. Prędkość cięcia |
400 cięć/min |
| Maksymalna prędkość. |
300 m/min |
| Maks. Wysokość układania papieru |
1500 mm |
| Wymagania dotyczące źródła ciśnienia powietrza |
0.8Mpa |
| Siła projektowania |
380 V, 28 kW, 3 fazy, 50 Hz |
| Waga brutto |
13000 kg odniesienia |
| |
12000*4300*2400 mm |
- Nie.
Dokładność cięcia:
W zależności od gęstości, liczby rol i materiału rolki papieru, ± 0,5 mm dla 1000 mm, ± 0,1% dla ponad 1000 mm i ± 0,1% dla przyspieszenia lub spowolnienia.Powyższe dane opierają się na stabilnej operacji cięcia i prawidłowej procedurze pracy. (Kiedy rolka papieru do cięcia jest jedna, długość papieru do cięcia jest prawidłową długością)
Wydajność:
Rzeczywista wydajność zależy od materiału papieru, masy papieru, długości cięcia, liczby rolek papieru, technologii operatora i warunków pracy itp.- Nie.
Standardowa konfiguracja///
①Maszyny do cięcia z jednego noża o wysokiej precyzji
2 System automatycznego pryzmatycznego regulacji papieru
③System cięcia środkowego i zbierania odpadów z papieru
4 Automatyczne urządzenie do liczenia i wstawiania etykiet (oznaczanie liczby)
⑤Sprzęt do transportu papieru
6 Elektryczny układ sterujący
⑦Silnik napędowy
8 Akcesorium
⑨Podwójny zwojowy stojak pneumatyczny do papieru z wałkiem ((2 stoiska do rolki)
9 Akcesoria dla maszyny
⑩System automatycznego biegacza, sterowany silnikiem stawkę papierową na linie
Opis funkcji///
|
|
Noż do cięcia
Trzy zestawy noża do cięcia są używane do cięcia przycinania i środkowego cięcia.
|
|
|
Jednostka cięcia
Na nożu brytyjska metoda cięcia zmniejsza obciążenie i hałas, gdy cięcie przedłuża życie cięcia.skutecznie zmniejsza wibracje i hałas podczas pracy przy dużych prędkościach.
Pod nóżem: blok noża z integralnie odlewanym odlewem żelazem odlewanym, precyzyjne obróbki, dobra stabilność.
Odcinek tylny: wykonany ze specjalnego stalowego noża precyzyjnego,
Długa żywotność ostrza łatwo regulowane.
|
|
|
Elektroniczne sterowanie (servo Yaskawa i Siemens PLC)
Komunikacja TPC7062KS i Yaskawa Processor, stosowana głównie w produkcji urządzeń wprowadzania danych, monitorowania stanu pracy i sygnalizowania awarii systemu.Z kolei jazda w ciągłym ruchu prowadzi Yaskawa JAPONIA firma Yaskawa I szybki samochód, w oparciu o produkcję parametrów wejściowych interfejsu człowiek-maszyna z rzeczywistej prędkości kodera koła trakcyjnego i dokładnego pozycjonowania.
|
|
|
Urządzenie kręcone
Urządzenie kręcone znajduje się w rolce papieru przed wyrzuceniem urządzenia, aby wyeliminować urządzenie kręcone lub składane, w celu utrzymania stabilności napięcia rolki papieru.Wyrób papierowy najpierw przechodzi przez ((do krawędzi rzutu) elementy do urządzenia dekonwolucyjnego, rolki są rolkami przewodnimi.
|
|
Nowe urządzenie przeciw krzywieniu
Skutecznie usunąć zakrętki zwojowej, aby papier bardziej płaski, bardziej sprzyjający trwałości napięcia zwojowego papieru.
|
Szczegóły///

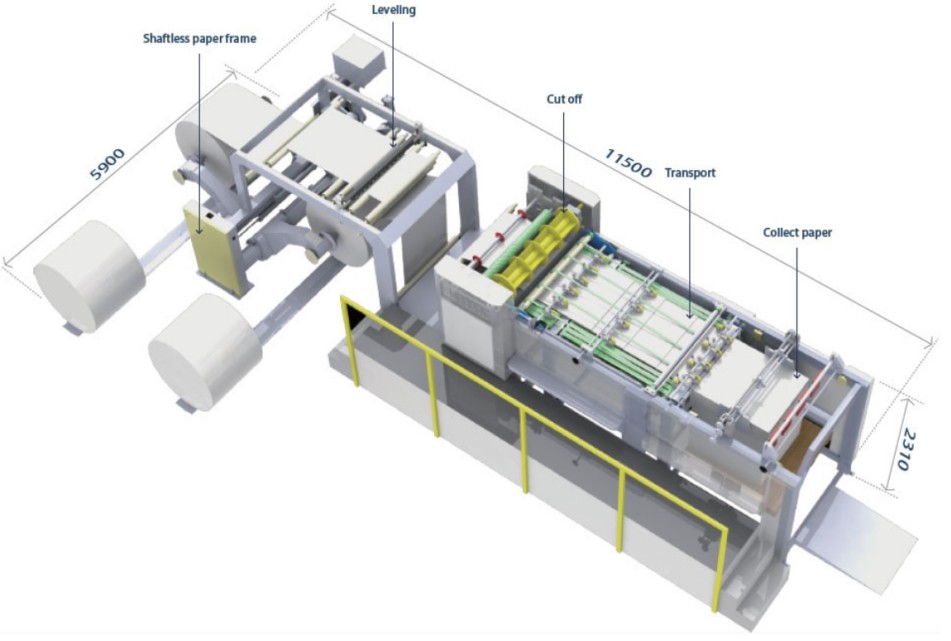

Główną strukturę maszyny (noż i podnośnik noża)
Główną ścianę maszyny poprzez analizę elementów skończonych, analizę drgań mechanicznych i optymalizację ramy, wykorzystuje wysokiej jakości żeliwa węzłowa do integracji projektu,i poprzez precyzyjne obróbki, doskonalić zjawisko rezonansu między elementami przesyłowymi, uczynić pracę bardziej stabilną, poprawić żywotność części łożyska.
System przewodnika internetowego
Ścisła kontrola jakości procesu, system serwo sterowania trwały, bez konserwacji, precyzyjne przetwarzanie, wysoka dynamiczna odpowiedź, bez buforowania, dokładne pozycjonowanie, limit kierowcy cyfrowy regulowany.Wyświetlacz może być automatycznie ustawiony w tryb uśpienia w celu automatycznego działaniaDuży ekran wyświetla w czasie rzeczywistym, a stan pracy systemu jest widoczny wewnątrz.
Silniki napędowe:
1, serwo silnik AC i koder do noża krzyżowego
2, silnik AC i transformator częstotliwości dla przenośnika dużych prędkości i przenośnika niskich prędkości
3, silnik AC do podnoszenia i opuszczania stołu papierowego
4, silnik AC dla biegaczy
5, silnik AC do stoiska rozwietrzającego
6, silnik AC do zbierania krawędzi odpadów
Maszyna z automatycznym systemem sterowania napięciem, ręczne cięcia i obcinania noże 3 zestawy ((1 do cięcia i 2 do obcinania), z 1 zestaw liczący maszynę, system prowadzenia sieci, system de-curl,dokładność cięcia wynosi±0.3mm, automatyczny układ zatrzymywania zacisku papieru, łożysk noża, itp.
Lista głównych części:
| |
Konfiguracja |
Rodzaj |
Uwaga: |
| 1 |
Noż do cięcia papieru |
Noże z stali wolframowej |
Niemcy |
| 2 |
łożyska |
FAG/NSK |
Niemcy/Japonia |
| 3 |
Wibrator |
K20 |
Chiny |
| 4 |
PLC |
Siemens |
Niemcy |
| 5 |
Przełącznik graniczny |
Schneider |
Francja |
| 6 |
Kontroler |
Kinco |
Chiny |
| 7 |
Relaj |
Schneider/ RXM4LB2BD |
Francja |
| 8 |
Serwo napęd |
Yaskawa |
Japonia |
| 9 |
Transformator częstotliwości |
Inwacja |
Chiny |
| 10 |
Silnik serwowy |
Yaskawa |
Japonia |
| 11 |
Koder |
NEMICON HES-25-2MD |
Japonia |
| 12 |
Przycisk sterowania |
Eaton |
USA |
| 13 |
Przełącznik zasilania |
Mingwei NES-50-24 |
Tajwan |
| 14 |
Przewodnik internetowy |
Wstawaj. |
Tajwan |
| 15 |
Ekran |
Siemens |
Niemcy |
| 16 |
Kontaktor AC |
Eaton |
USA |
| 17 |
Taśmy przenośnej |
Rapplon |
Szwecja |
| 18 |
Automatyczny układ napięcia |
Niemcy Siemens sterowanie PLC, Niemcy COSYS zawór proporcjonalny, AW20-02BG sterowanie filtrem powietrza, DBK250.2 hamulce |
|
- Nie.
Lista uwag: (części zamienne za darmo)- Nie.
| Nazwa części |
Nie, nie, nie. |
| Noż do cięcia |
1 zestaw |
| Pas |
15 sztuk |
| Miernik ciśnienia |
1 proc. |
| Papier do oznakowania |
40 rolek |
| Płytka hamulcowa |
4 sztuk |
| Noż do cięcia |
3 sztuk |
| Noż do cięcia |
1 proc. |
| Kościetka gumowa |
16 sztuk |
| Zawór regulacyjny |
1 proc. |
| Przełączniki graniczne |
2 sztuk |
| Ręcznik M12 |
1 proc. |
| Pierścień O dla butli |
1 proc. |
| Pas synchroniczny |
1 proc. |
| Skrzynia narzędziowa |
1 zestaw |
- Nie.
Produkcja i opakowanie///
Od produkcji do dostawy, dokładamy wszelkich starań, aby zagwarantować klientom dobrą jakość produktu i usługę.
Certyfikacja///
Częste pytania///
P1: Jakie są wasze główne produkty?
A:Naszymi głównymi produktami są Prepress 4up i 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Procesor, płyty offsetowe, tusze offsetowe, koce do druku offsetowego,Sprzęt do pakowania po druku itp..
Możesz dostać sprzęt i materiały zużywcze w jednym i nie martwić się o obsługę posprzedażną z naszej firmy.
Q2: Gdzie jest twoja fabryka?
A:Nasza fabryka maszyn procesorów CTP znajduje się w Szanghaju, jesteś ciepło mile widziany, aby odwiedzić naszą fabrykę!
P3: Jaka jest wasza gwarancja na CTP?
A:Trzy lata głowicy laserowej i głównych części zamiennych dla CTP, rok dla procesora.Jeśli klient używa tablicy EcooGraphix CTP z maszyną CTP, zapewniamyŻywotna gwarancja.
P4: Czy możecie dostarczyć również Workflow i RIP?
A:Tak, możemy dostarczyć Workflow Brainnew i RIP Compose V12.
P5: A co z instalacją i wsparciem technicznym po sprzedaży?
A:Nasz inżynier pomoże w instalacji i zapewni niezbędne szkolenia.Wszelkie problemy lub pytaniaBędziemy do Państwa dyspozycji 24 godziny na dobę.Wśród naszych dużych instalacji CTP na całym świecie there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Wszystkie drukarki użytkowników końcowych obsługują systemy CTP z pełną satysfakcją ze względu na naszą solidną jakość, bezproblemową usługę zdalną, gruntowne szkolenie i utrzymanie.Jeśli jesteś drukarzem, który rozważa zakup bezpośrednio z EcooGraphix ChinaBez problemów z instalacją, szkoleniem i obsługą posprzedażną.
